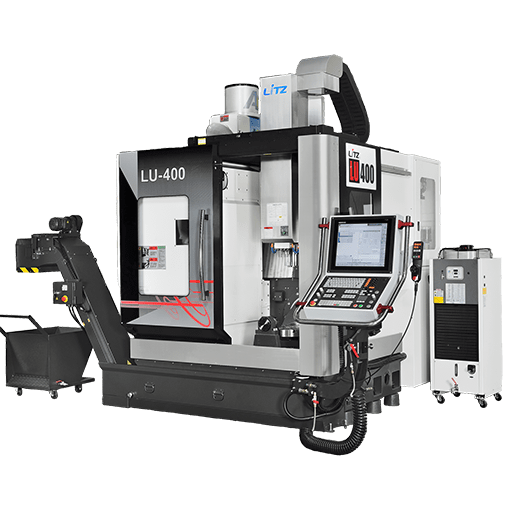

產品規格
行程 | ||
---|---|---|
X / Y / Z 軸行程 | mm | 400/350/350 |
B 傾斜輪轉動範圍 | 度 | - 50° ~ + 110° |
C 軸轉動範圍 | 度 | 360° |
主軸鼻端至工作台面 | mm | 150~500 |
主軸 | ||
主軸傳動形式 | 直結式 | |
刀把形式 | ISO 40 | |
主軸轉速 | rpm | 12000 |
ATC交換系統 | ||
刀庫容量 | T | 30 |
刀具規格 | HSK 63A | |
最大刀具長度 | mm | 250 |
最大刀具直徑 ( 無鄰刀 ) | mm | Ø 75 ( Ø 127 ) |
馬達 | ||
主軸馬達 ( 連續 / 30 分鐘 ) | KW | 5.5/7.5(FANUC) |
X / Y / Z 軸馬達功率 | KW | 4.5/2.7/4.5(FANUC) |
B、C 軸馬達 | KW | 7/2.7(FANUC) |
B、C軸 | ||
工作台面積 ( 外 / 內 ) | mm | Ø450 |
中心孔尺寸 | mm | Ø 55H7 x 12 深 |
T 型槽排列形式 | mm | T14放射線8溝 |
最大加工工件體積 | mm | Ø430x(50+R389)L |
工作台最大荷重 | kg | 150 |
外速位移 | ||
X / Y / Z 軸快速位移 | M / min | 48/48/48 |
B / C 軸快速位移 | rpm | 25 |
切削進給速度 | mm / min | 1 - 20000 |
控制器 | ||
型式 | FANUC 0iMF | |
其他項目 | ||
機器總重 | kg | 6000 |
水箱容量 | L | 220 |
外觀尺寸 ( 長 x 寬 x 高 ) | mm | 2080x2400x2720 |
總電源 | KVA | 20 |
空壓源 | kg / cm2 | 6 ( 1600 ) |
( l / min ) |
裝備一覽表
●標準配備○選用配備✩需洽詢主軸 ●直結式主軸轉速 12000RPM ○直結式主軸轉速 15000RPM ●主軸油冷機 ●主軸馬達板冷卻系統 ○主軸中心出水系統 ●主軸氣幕防塵系統 冷卻系統 ●主軸外可程式吹氣系統 ●環狀噴水系統 ○切削液冷卻系統 排屑系統 ●螺旋排屑器 ○履帶式排屑機 ●蓄屑車 ●機台清洗水槍 ●機台清理風槍 ○沖屑裝置 ○機頂護罩 ●全罩板金 量測系統 ○雷射刀長量測 ○碰觸式刀長量系統 TT140 ○無線工作量測 TS640 工作台單元 ●工作台尾座單元 ○工作台夾治具空壓源 ●工作台大盤面 Ø 450 m/m 安全系統 ●前門 / 側門安全開關 ○CE 安全規範 油水分離系統 ○圓盤式油水分離機 |
潤滑系統 ●XYZ軸LUBE自動潤滑油脂 ATC 系統 ●自動刀具交換機構(ATC) ●刀具規格 HSK 63A ●刀具儲刀數量 30 三軸傳動系統 ●三軸滾柱線軌 ○三軸光學尺 ●B 軸光學尺 ●C 軸光學尺 ●Z 軸剎車馬達系統 電器部分 ●工作燈 ●警示燈 ●M30 自動斷線系統 ●電氣箱熱交換器系統 ○電氣箱空調系統 控制器 ●FANUC 0iMF(五軸四聯動) ○海德漢 TNC-620(五軸四聯動) ○海德漢 TNC640(五軸五聯動) ○西門子840Dsl(五軸五聯動) ○變壓器單元✩ ○防撞軟體✩ ○中心校正功能✩ 其他 ○油霧回收單元 ○旋轉視窗 |
