首鑽精密機械有限公司

NC 銑床 SZ-2200H-VSD-NC

NST 40 / BT 40

行程：X800 / Y400 / Z350

產品特色

保留傳統的 X、Y、Z 軸手輪手感，結合現代 NC 控制器，兩用操作功能，可靈活操控。
對話教導功能。
即時加工顯示。
2.5D 加工模擬。

操控面板

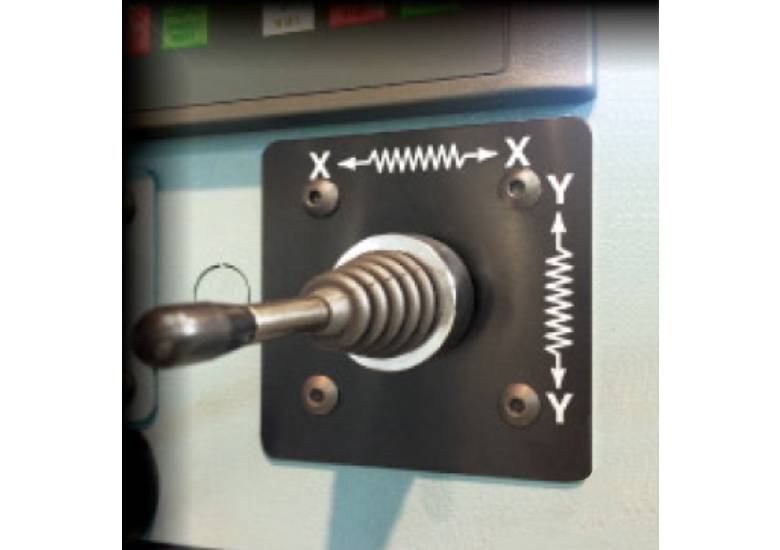

X、Y 軸手動操控自動進給

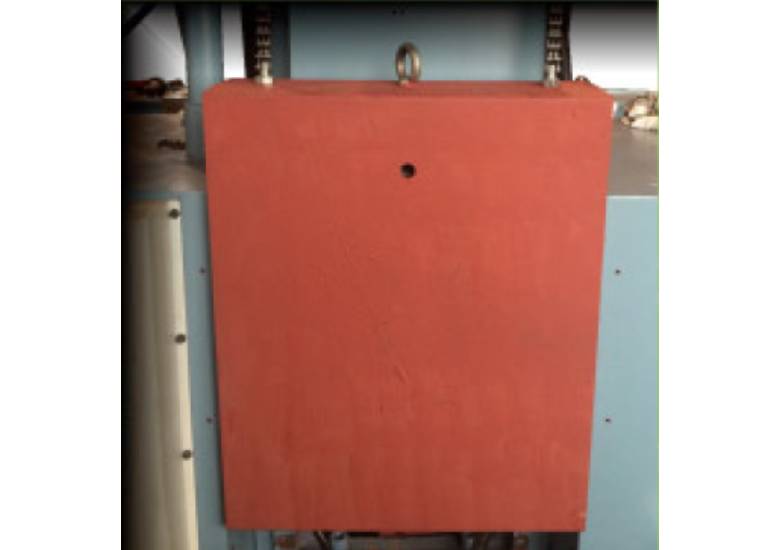

Z 軸配重設計

機械規格

型號			SZ-2200H-VSD-NC
主軸	立式迴轉速度	rpm	60-3600
	臥式迴轉速度	rpm	75-1050
	端孔斜度		NST 40 / BT 40
	左右傾斜角度	mm	45° (R&L)
	昇降套行程	mm	140
	主軸自動押送速度	mm	0.035 / 0.07 / 0.14 (每轉一圈)
工作台	工作台尺寸	mm	1350 x 305
	T型槽 (寬 x 槽數 x 間距)	mm	16 x 3 x 63
	最大負荷	kgs	500
行程	三軸行程	mm	800 x 400 x 350
	主軸端面至工作台面距離	mm	0-530
	主軸中心至機身距離	mm	150-600
快速移動	三軸滑道		硬軌
	三軸切削進給速率	m/min	2.4 / 2.4 / 2.4
	三軸快速移動率	m/min	3 / 3 / 3
驅動馬達	立式主軸驅動馬達	kw	3.7
	臥式主軸驅動馬達	kw	3.7
	X, Y, Z軸驅動馬達	kw	1 / 1 / 2
	潤滑泵浦	w	150
	電磁泵浦	w	40
	切削水馬達	w	95
一般規格	外觀尺寸 ( 長 x 寬 x 高)	mm	2150 x 2030 x 2400
	裝箱尺寸 (長 x 寬 x 高)	mm	2300 x 1760 x 2200
	機台重量	kgs	3000

* 本公司對產品隨時再進行研究改進，絕對保有隨時更改設計、規格、尺寸及機械結構之權力。

配件

標準配件

X、Y、Z 軸伺服控制自動進給
Y 軸伸縮護罩
電器箱熱交換器
工作警示燈
Z 軸配重設計

特別附件

變壓器
氣動鎖刀

冷卻系統含水盤
X 軸行程加長至 950mm
