龍門型加工中心機 MT-57E22VD
主軸錐度：BBT40
行程：X3100 / Y1450 / Z700
Share:
產品特色
機械規格
| 型號 | MT-57E22 VD | ||
|---|---|---|---|

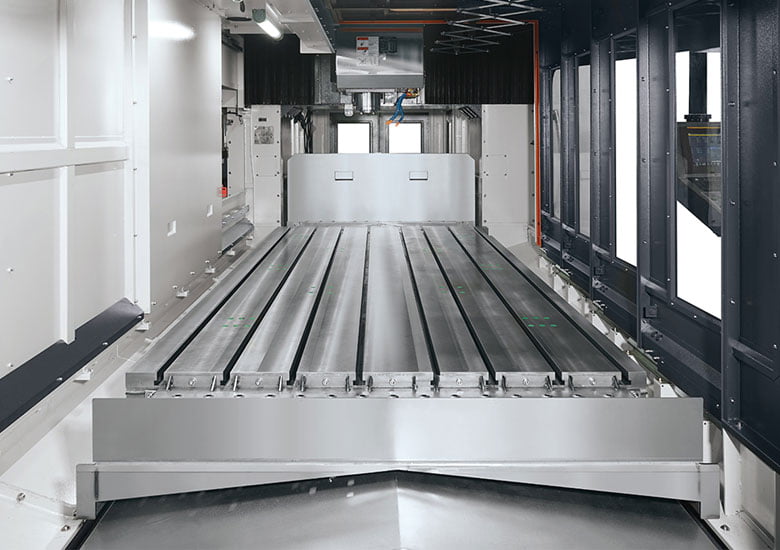

| 工作台 | 工作台尺寸 | mm | 3000 x 1450 |
| T型槽 (寬度 x 槽度 x 間距) | mm x T | 20 x 180 x 8 | |
| 最大負荷 | kgs | 10000 | |
| 行程 | 三軸行程 | mm | 3100 x 1450 x 700 |
| 主軸端面至工作台面距離 | mm | 134-834 | |
| 主軸中心到底座前緣距離 | mm | -- | |
| 三軸線軌 | mm | 55 x 4 / 45 x 2, 35 x 1 / 45 x 2 | |
| 三軸滾珠螺桿 | 63 / 45 / 40 (Pitch 12) | ||
| 主軸 | 主軸型式 | 直結式 | |
| 主軸錐度 | BBT40 | ||
| 主軸軸徑 | mm | ∅70 | |
| 主軸轉速 | rpm | 15000 | |
| 快速移動 | 三軸滑道 | 滾柱線軌 | |
| 三軸切削進給速率 | m/min | 10 / 10 / 10 | |
| 三軸快速移動率 | m/min | 20 / 20 / 20 | |
| 儲刀倉 | 換刀方式 | 刀臂式 | |
| 最大刀徑 鄰刀 / 空鄰刀 | mm | ∅75 / ∅150 | |
| 最大刀具長度 | mm | 300 | |
| 刀具最大重量 | kgs | 7 | |
| 刀具刀柄規格 | CAT40 | ||
| 刀具容量 (刀臂式) | T | 24 | |
| 驅動馬達 | 主軸馬達功率 | kw | 15 |
| 三軸伺服馬達 | kw | 9.0 / 7.0 / 7.0 | |
| 切削水馬達 | kw | 0.75 | |
| 刀庫馬達 | w | 1650 | |
| 電氣箱空調冷卻機 | w | 500 | |
| 主軸冷卻裝置 | w | 1970 | |
| 沖屑液馬達 | w | 1290 | |
| 一般規格 | 佔地面積 ( 長 x 寬 ) | mm | 7600 x 4300 |
| 水箱容量 | L | 500 | |
| 機台重量 | kgs | 24000 | |
| 總耗電量 | KVA | 50 | |
| 所需氣壓 | kg/cm2 | 7 以上 | |
配件
標準配件
- 全密頂罩
- 圓盤式油水分離裝置
- 水槍及氣槍裝置
- 高壓沖屑裝置
- 工具箱及工具
- LED 工作燈
- 中央配置自動潤滑系統
- 電氣箱熱交換器
- 三色工作警示燈
- 自動刀長量測
- 主軸油冷裝置
- 主軸環噴
- 螺旋排屑裝置含集屑車
特別附件
- BBT #40 直結 12000 RPM (V 系列)
- BBT #50 直結 6000-8000 RPM (V 系列)
- HSKA63 內藏 24000 RPM (VS 系列)
- 長鼻端主軸
- 履帶式排屑機
- 主軸中心出水裝置
- 三軸光學尺
- CE 規範
- 刀具折損檢知
- 油霧回收裝置
- 變頻刀庫
- X, Y 軸中空油冷
- 第四軸分度盤
- 五軸旋轉工作台
