首鑽精密機械有限公司

立式加工中心機 MT-850VS

主軸錐度：BT40

三軸行程：X810 / Y520 / Z520

產品特色

一體成型的ATC支撐介面座，於換刀時更加穩固。
本機高剛性、高精密度的結構，適合重切削與精密加工。
設計良好的排水、排油系統。

工件

螺旋

針柱

燈罩

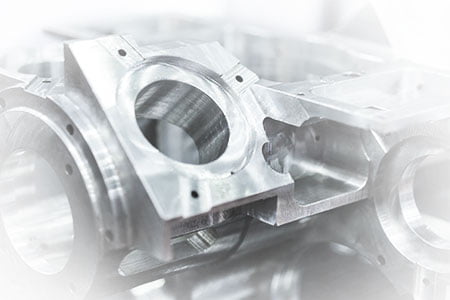

產品應用

機械規格

型號			MT-850 V	MT-850 VS
工作台	工作台尺寸	mm	900 x 500	900 x 500
	T型槽 (寬度 x 槽度 x 間距)	mm x T	18 x 5 x 90	18 x 5 x 90
	最大負荷	kgs	500	500
行程	三軸行程	mm	810 x 520 x 520	810 x 520 x 520
	主軸端面至工作台面距離	mm	90-610	90-610
	主軸中心到滑道面距離	mm	580	580
	X, Y, Z線軌	mm	35 / 35 / 35	35 / 35 / 35
	X, Y, Z滾珠螺桿		40 / 40 / 40	40 / 40 / 40
主軸	主軸型式		皮帶式	直結式
	主軸錐度		BT40	BT40
	主軸軸徑	mm	∅70	∅70
	主軸轉速	rpm	10000	10000
快速移動	三軸滑道		滾柱線軌	滾柱線軌
	三軸切削進給速率	m / min	10 / 10 / 10	10 / 10 / 10
	三軸快速移動率	m / min	36/ 36 / 36	36 / 36/ 36
儲刀倉	換刀方式		刀臂式	刀臂式
	最大刀徑鄰刀 / 空鄰刀	mm	∅75 / ∅150	∅75 / ∅150
	最大刀具長度	mm	300	300
	刀具最大重量	kgs	7	7
	刀具刀柄規格		BT40	BT40
	刀具容量 (刀臂式)	T	24	24
驅動馬達	主軸驅動馬達 (連續/30分)	kw	7.5 / 11	7.5 / 11
	X, Y, Z驅動馬達	kw	2.0 / 2.0 / 3.0 (三菱) 3.0 / 3.0 /4.0 (發那科)	2.0 / 2.0 / 3.0 (三菱) 3.0 / 3.0 / 4.0 (發那科)
	切削水馬達	kw	0.75	0.75
	刀庫馬達	w	350	350
	電器箱空調冷卻機	w	500	500
	主軸冷卻裝置	w	600	600
	沖屑液馬達	w	2580	2580
一般規格	佔地面積 (長 x 寬)	mm	2200 x 2050	2200 x 2050
	謢罩		全密頂罩	全密頂罩
	水箱容量	L	250	250
	機台重量	kgs	5300	5300
	總耗電量	kw	20	20

* 本公司對產品隨時再進行研究改進，絕對保有隨時更改設計、規格、尺寸及機械結構之權力。
