砲塔型立式銑床 SZ-1820V
端孔斜度：NST 40
行程：X650 / Y350 / Z400
Share:
產品特色
- 16 段變速銑頭
- 75~3600 RPM
- NST #40 主軸
- 工作台 1200 x 290 mm
- 5HP 強力馬達
- 無段變速銑頭
- 60~3600 RPM
- NST #40 主軸
- 工作台 1200 x 290 mm
- 5HP 強力馬達

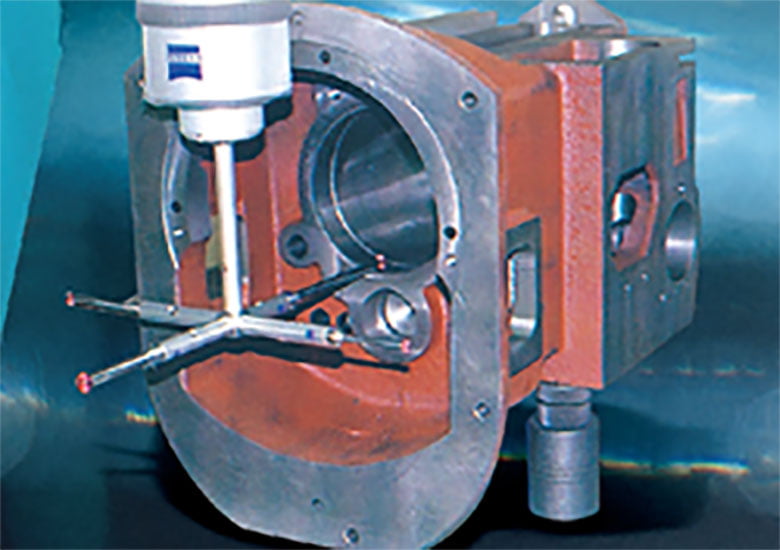

品管檢驗設備
採用德國 ZEISS 三次元檢驗設備,機台鑄件加工及零件，均經精密儀器檢測，以確保加工精度與產品之品質。

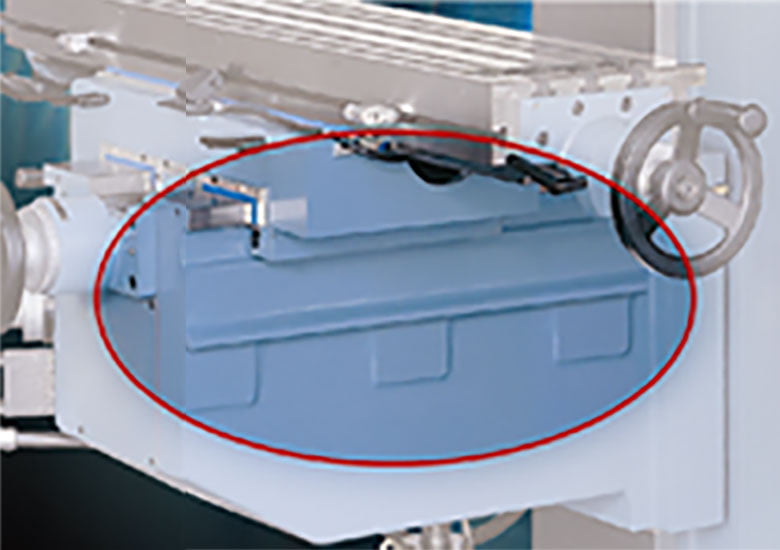

光學尺保護裝置
X, Y, Z 軸光學尺保護裝置，確保光學尺使用壽命，潤滑系統採用容積式數字顯示型柱油機，滑道、螺桿、齒輪，各部位供油確實均勻，機台使用壽命延長。

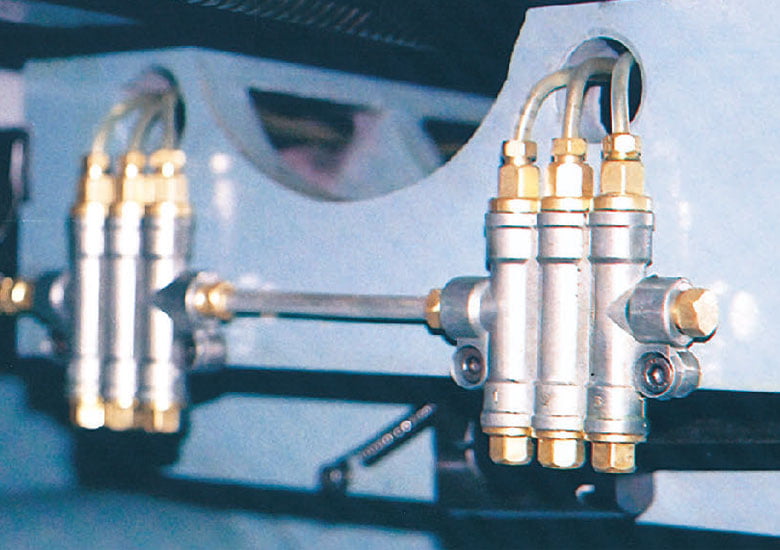

注油閥
X, Y, Z 三軸各滑道及螺桿，各部供油產全充分均勻，齒輪及軸承為採用數字顯示型注油機。

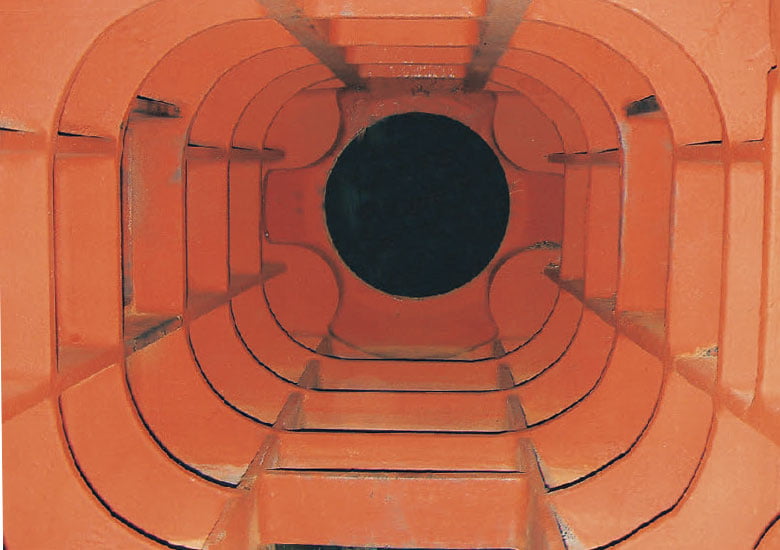

高剛性結構
機身是經由強制回火（調質）處理，並且採用 FC30 材質，耐磨、不變形。在肋骨的設計方面，它具高剛性，並將加工之振動降至最低。
精密滾珠螺桿
X, Y 軸採用預壓式雙螺帽精密滾珠螺桿，押送平順，背隙小，定位極佳。

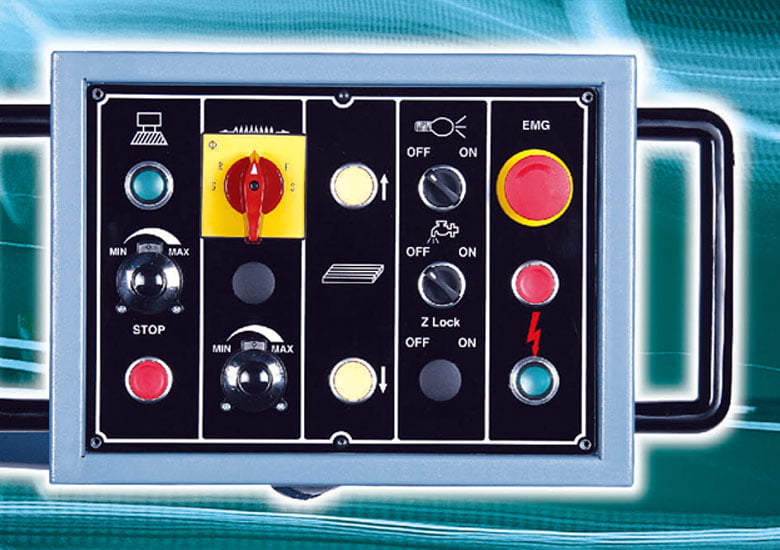

懸吊式操作面板
操作面板之設計非常之簡單易懂。

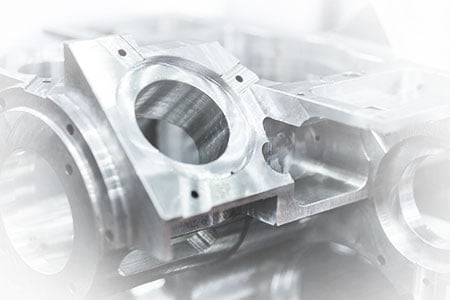

產品應用
機械規格
| 型號 | SZ-1820V | SZ-1820VS | ||
|---|---|---|---|---|
| 主軸 | 迴轉速度 | rpm | 75~3600 16 段變速 | 60~3600 無段變速 |
| 端孔斜度 | NST 40 | NST 40 | ||
| 左右傾斜角度 | mm | 45° (R&L) | 45° (R&L) | |
| 伸出臂行程 | mm | 450 | 450 | |
| 昇降套行程 | mm | 140 | 140 | |
| 主軸端至工作台面距離 | mm | 0~530 | 0~530 | |
| 主軸中心至機身距離 | mm | 165~615 | 165~615 | |
| 主軸自動押送速度 | mm | 0.035 / 0.07 / 0.14 (每轉一圈) | 0.035 / 0.07 / 0.14 (每轉一圈) | |
| 工作台 | 工作台尺寸 (長 x 寬) | mm | 1200 x 290 | 1200 x 290 |
| 左右行程 | mm | 650 | 650 | |
| 前後行程 | mm | 350 | 350 | |
| 昇降行程 | mm | 400 | 400 | |
| T型槽(寬 x 槽數 x 間距) | mm | 16 x 3 x 63 | 16 x 3 x 63 | |
| 左右自動押送速度 | mm/min | 0~1500 | 0~1500 | |
| 左右快速押送速度 | mm/min | 2300 | 2300 | |
| 昇降快速押送 | mm/min | 1150 | 1150 | |
| 電動機 | 主軸 | kw | 3.7 (5HP) | 3.7 (5HP) AC |
| 昇降座 | kw | 0.75 (1HP) | 0.75 (1HP) | |
| 潤滑泵浦 | w | 150 | 150 | |
| 電磁泵浦 | w | 40 | 40 | |
| 機械重量及包裝 | 外觀尺寸 ( 長 x 寬 x 高) | mm | 1800 x 1640 x 2340 | 1800 x 1640 x 2450 |
| 裝箱尺寸 (長 x 寬 x 高) | mm | 1700 x 1900 x 2200 | 1700 x 1700 x 2200 | |
| 淨重 | kgs | 1826 | 1856 | |
| 毛重 | kgs | 2026 | 2056 | |
配件
標準配件
- 工具箱
- 工作燈
- 手動拉桿
- 主軸簡易攻牙裝置
- 前後擋屑板（橡膠）
- X 軸馬達自動進給（250w）
- 百分表座
特別附件
- 光學尺
- 氣動拉桿
- 冷卻系統含水盤
- Y 軸馬達自動進給（250w）
- 不鏽鋼前擋屑板
