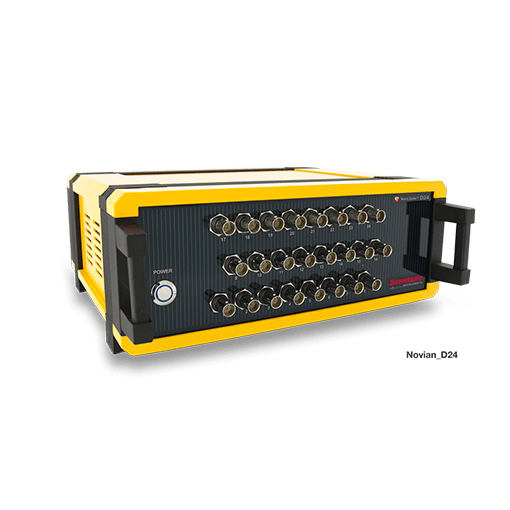

多通道動態頻譜分析儀 Novian

Novian 是一套功能強大的頻譜量測、分析系統,用戶可選購 4-64 通道的各種通道數組合,其中 4 通道模組可直接使用 USB 電源,簡單方便。

產品介紹

Novian 多通道動態頻譜分析儀是一套功能強大且完整的動態量測分析儀,支援多種感測器量測,包含振動、聲音、壓力、溫度、力量、應變感測器…等,可廣泛應用於振動、噪音頻譜分析、高科技廠房微振動量測、自然頻率敲擊量測、升降速階次分析、航太及軌道產業研發測試、汽車業 NVH 研發、電子業品管檢測量測、工具機結構分析及大型設備操作振型(ODS)資料量測。應用領域涵蓋研發、學術、研究機構、自動化、聲學量測、工業、石化、土木、航太、船舶、交通、國防工業等。

應用領域

模態與操作振形量測 / 車輛舒適性量測 / 樓板微振與剛性量測 / 振動線上監測 / 工具機切削振動監測 / 橋樑與建築低頻振動量測 / 隔音牆量測 / 車輛碰撞測試 / 邊坡與土石流監測 / 半導體機械手臂監測 / 振動量測

特色說明

Novian 是一套功能強大且介面靈活的分析系統,便捷的參數及函數設定,使用者可以迅速上手,並提供中、英文使用介面,由於 Novian 的運算核心程式經過最佳化,可以在目前通用的電腦上以極快的速度運算,並發揮極致效能;此外Novian量測檔案格式相容於本公司各式監測設備、手持式量測儀器及第三方檔案格式,並能輸出通用格式(例如:Universal File Format, UFF)檔案,使量測分析更加得心應手。
  • 可選購 4-64 通道的各種通道數組合,支援多種資料擷取硬體(例如: NI USB-9234、USB-9232、DT-9837A/B/C、DT-9857E、VimoNetX1、VimoNetX4 等)。
  • 可安裝於觸控平板電腦,外出量測攜帶、使用簡便。於電量充足的狀況下可持續量測 3 小時以上。
  • 靈活的分析頻帶、總量值警戒設定,可明確判斷各個頻帶的量測結果是否超過標準值,並可以直接輸出量測結果與紀錄。
  • FRF 頻率響應函數,可量測出待測物自然頻率,並輸出與多種主流模態分析軟體相容格式檔案進行模態參數分析後處理。

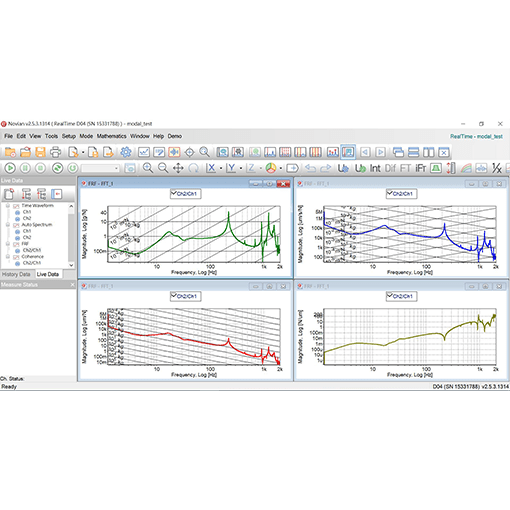

  • 內建 ISO 7626-1 規範的敲擊測試方法,分析取得加速度頻率響應(Inertance: 加速度/力量)、速度頻率響應(Mobility: 速度/力量)、位移頻率響應(Compliance: 位移/力量)以及動剛度(Stiffness: 力量/位移)四種函數來估算複雜結構的剛性與質量。
  • 多樣性及方便的圖形操作及座標設定方式,並內建數學運算功能。
  • 多種及實用的振動、噪音加權函數及高通濾波功能,在振動及噪音量測設定上非常便捷。
  • 各通道可設定最多三組不同量測參數設定,使量測更加快速及便利。
  • 具備四種量測及報表模式,可作即時分析、資料集錄,即時分析與資料錄製、重播分析及報表模式。
  • 報表模式可根據使用者操作設定生成 Office Word 或 Excel 格式結果報表。

規格及模組

規格:
  • 輸入: 支援4-64通道同步擷取 (±1,±10V),1轉速輸入
  • 輸入耦合: AC / DC / IEPE
  • 輸出: 1~2類比通道 (±10V),內建訊號產生器
  • 量測頻寬: 50~20kHz (量測頻寬依資料擷取卡而異,最高可至 40kHz。)
  • 解析條數: 50~102,400條
  • 傳輸介面: USB / Ethernet (依資料擷取卡而異)

分析模式:
  • 即時分析(Real Time Analysis)
  • 資料集錄(Raw Data Recorder)
  • 即時分析及資料集錄(Real Time + Recorder)
  • 重播分析(Playback Analysis)
  • 報表(Report)

模組:
  • 傅立葉轉換分析(FFT Analysis)
  • 倍頻程分析(Octave Analysis)
  • 階次追蹤分析(Order Tracking Analysis)
  • 原始信號集錄(Recoder)
