五軸門型高速加工中心機 MT-1215FAV
主軸錐度：BBT40
行程：X320 / Y700 / Z450
Share:
產品特色

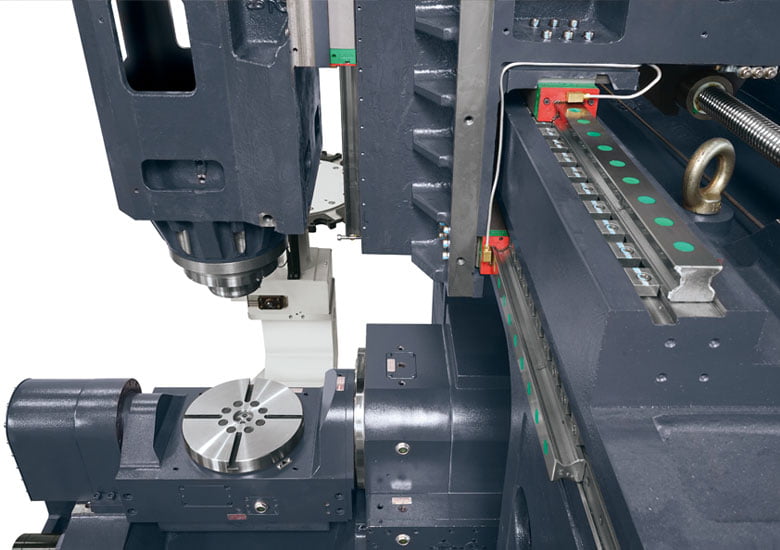

X 軸採用三線軌搭配鞍座強調坐式設計，提升重負載支撐的穩定性。三軸使用中空油循環冷卻；確保螺桿不變形延長穩定性，達到高定位精度。
機械規格
| 型號 | MT-1215FAV | ||
|---|---|---|---|
| 行程 | X軸 | mm | 320 |
| Y軸 | mm | 700 | |
| Z軸 | mm | 450 | |
| 主軸鼻端至工作台距離 | mm | 60-510 | |
| 工作台 | 工作台尺寸 | mm | Ø250 |
| T型槽尺寸 | 12H7 | ||
| 旋轉工作台至地面高度 A=0° | 1030 | ||
| 最大工件直徑 | Ø300 x 385 | ||
| 主軸端面至旋轉工作台高度 A=0° | mm | 60-510 | |
| 主軸端面至旋轉工作台高度 A=90° | mm | 60-510 | |
| 最小設定單位 | deg. | 0.001 | |
| 旋轉角度 | deg. | C軸旋轉 360°(連續), A軸傾斜 +30°~-120° | |
| 容許工作負載 | kg | 0°/170kg, 90°/140kg | |
| 主軸 | 型式 | 內藏式 | |
| 主軸轉速 | rpm | 16000 | |
| 主軸錐度 | BBT40 | ||
| 進給速率 | X / Y / Z軸切削進給 | m/min | 24 |
| X / Y / Z軸快速進給 | m/min | 24 | |
| 最高轉速 | rpm | C軸旋轉50, A軸傾斜25 | |
| X / Y / Z軸伺服馬達 | kw | 4.0 / 7.0 / 7.0 | |
| 儲刀倉 | 換刀方式 | 傘型 | |
| 刀具數量 | T | 16 | |
| 最大刀徑 | mm | 100 | |
| 鄰空刀最大刀徑 | mm | 180 | |
| 最大刀長 | mm | 300 | |
| 最大刀重 | kgs | 7 | |
| 精度 | X / Y / Z軸定位動精度 | 0.005 | |
| X / Y / Z軸重覆定位精度 | ±0.002 | ||
| 分度精度 | sec | C軸旋轉15秒, A軸傾斜20秒 | |
| 重覆精度 | sec | C軸旋轉4秒, A軸傾斜4秒 | |
| 一般規格 | 佔地面積 | mm | 2325 x 2120 |
| 水箱容量 | L | 230 | |
| 機台重量 | kgs | 8000 | |
| 總耗電量 | KVA | 30 | |
| 所需氣壓 | kg/cm2 | 6 以上 | |
配件
標準配件
- 全密頂罩
- 圓盤式油水分離裝置
- 水槍及氣槍裝置
- 高壓沖屑裝置
- 工具箱及工具
- LED 工作燈
- 中央配置自動潤滑系統
- 電氣箱熱交換器
- 三色工作警示燈
- 螺旋排屑裝置含集屑車
- 自動刀長量測
- 精密型主軸油冷裝置
- 網路傳輸功能
- 主軸溫昇補償
- 三軸滾珠螺桿中空油冷及軸承油冷
- 電子式手輪
選購配件
- HSK-A63 內藏 24000rpm
- HSK-E50 內藏 30000rpm
- HSK-E40 內藏 36000rpm
- 傘型刀庫 20/24T
- 履帶式排屑機
- 底座加高 150mm
- 日系線軌、螺桿配置
- 底座雙螺旋排屑
- 主軸中心出水裝置
- 自動工件量測裝置
- 三軸、A、C 軸光學尺
- CE 規範
- 油霧回收裝置
- 預留石墨加工設計
- 主軸油氣潤滑
