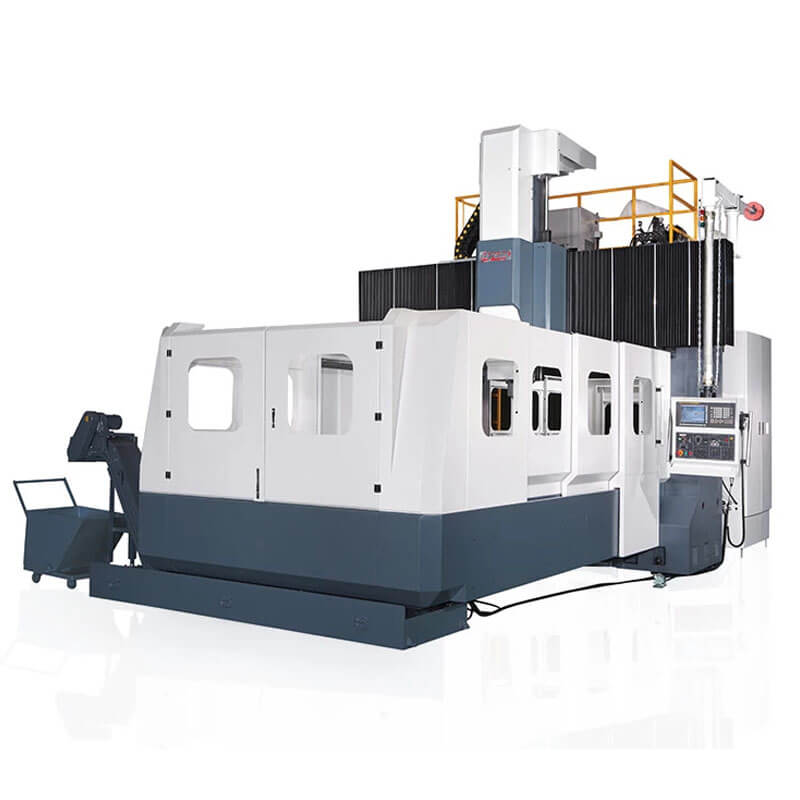

龍門加工中心機 SP-1703
龍門式切削中心機SP系列，徹底呈現其獨特的機體剛性，超高動態精度度，擁有最小的熱變性、無變形之虞，具備超大重切削能力，亦可應用於複雜工件、精密模具等加工需求，若有特殊加工需求亦可指定特殊機器規格。
產業應用 :
- 航太產業
- 能源工業
- 石化產業
- 造船產業
Share:
產品特色

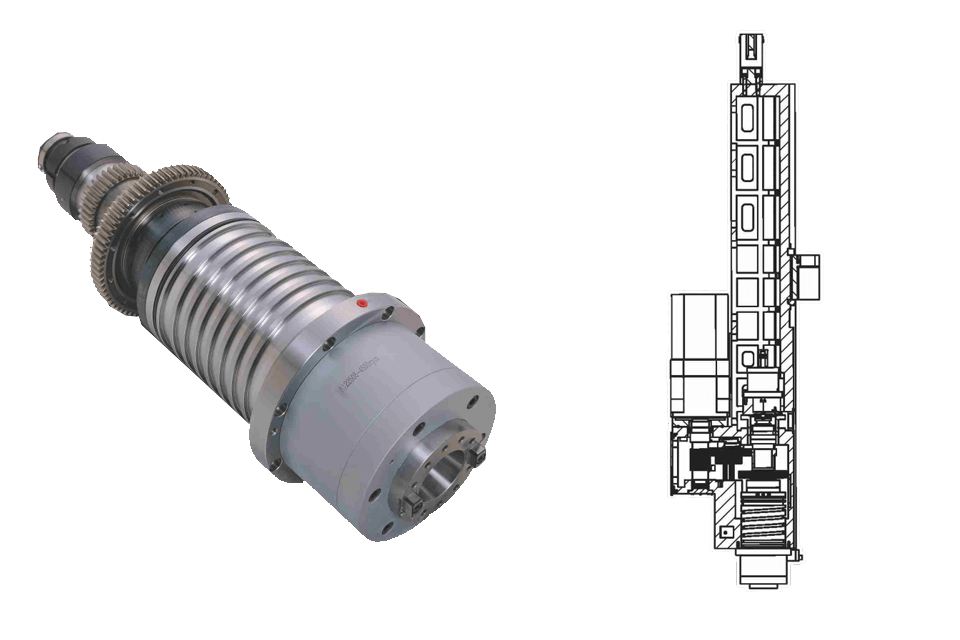

全齒輪式主軸頭（最佳化配置）
|
|
|
|
兩段變速齒輪箱
|

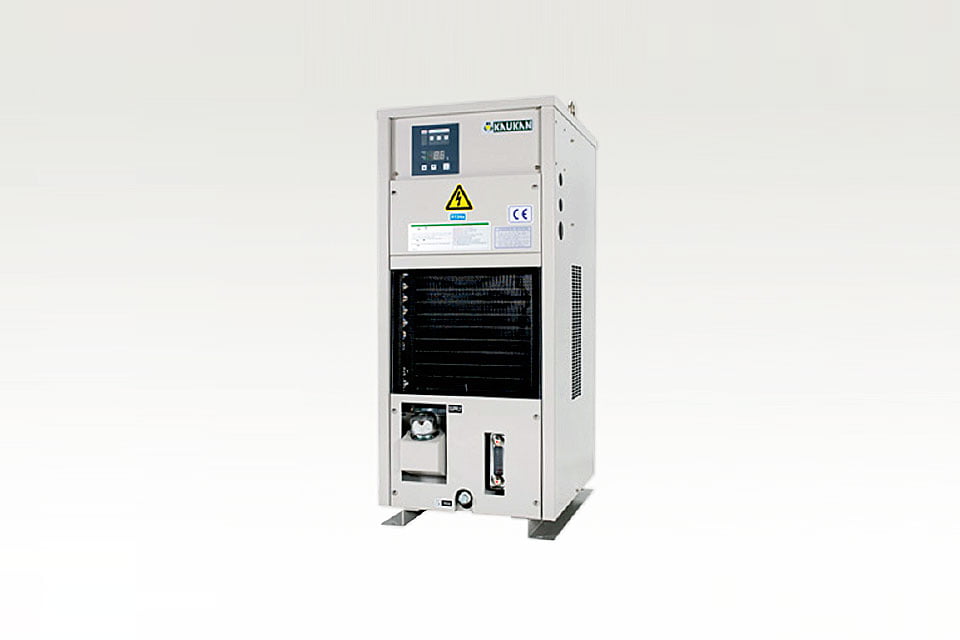

主軸油溫冷卻器
|
 |
 |

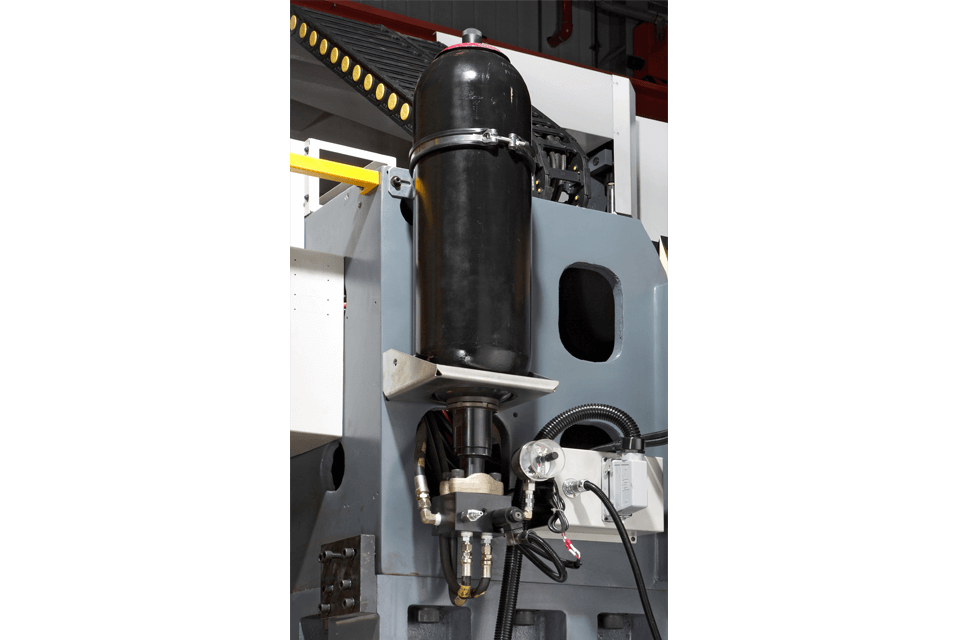

氮氣缸平衡系統
|
加工特性

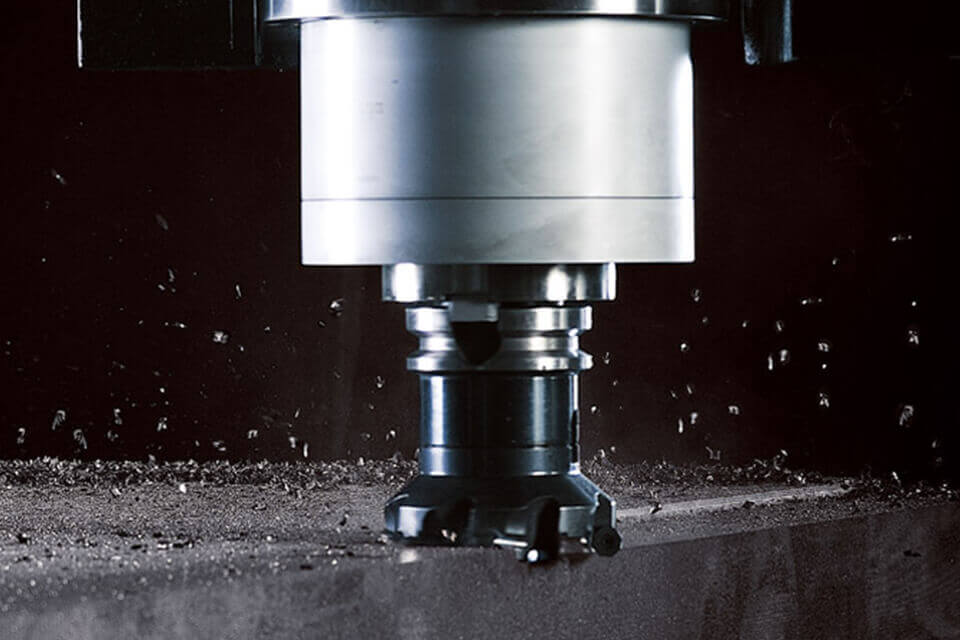

| 面銑 | |
|---|---|
| 使用刀具 | Ø125 x 8t |
| 切線速度 | 295.35 m/min |
| 切削寬度 | 120 mm |
| 切削深度 | 4 mm |
| 切削進給率 | 140 mm/min |
| 每刃切削量 | 0.27 mm |
| 材質移除率 | 756 mm |
| 工件材質 | S45C |
| 主軸負荷 | 80% |
*上述切削測試數據僅供參考，測試數據會依客戶切削條件而有所差異。

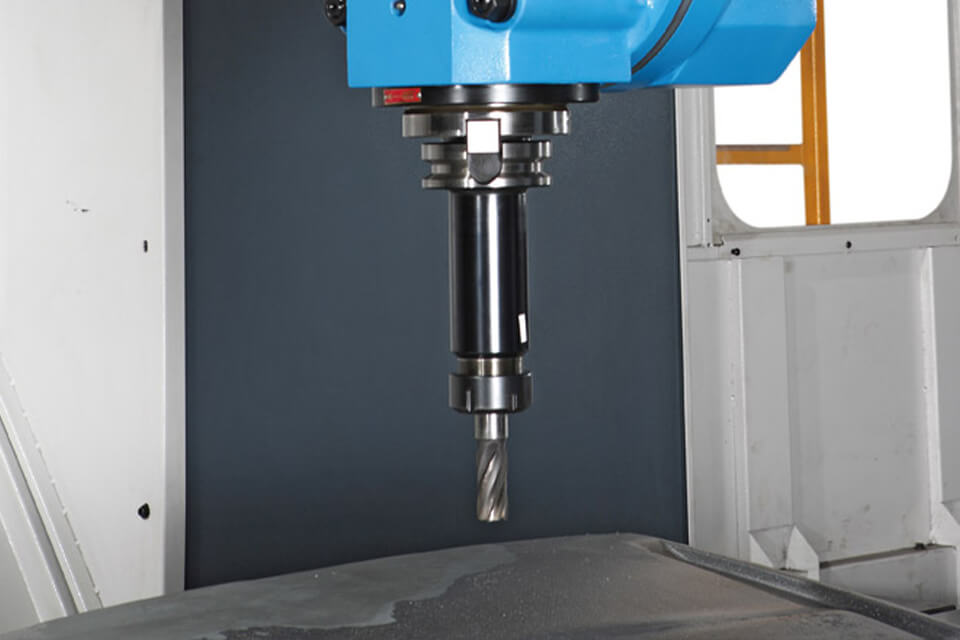

| 鑽孔 | |
|---|---|
| 刀具直徑 | Ø56 mm |
| 刀具材質 | 合金鋼 |
| 切削深度 | 40 mm |
| 切削進給率 | 70 mm/min |
| 工件材質 | S54C |
| 主軸負荷 | 80% |
*上述切削測試數據僅供參考，測試數據會依客戶切削條件而有所差異。

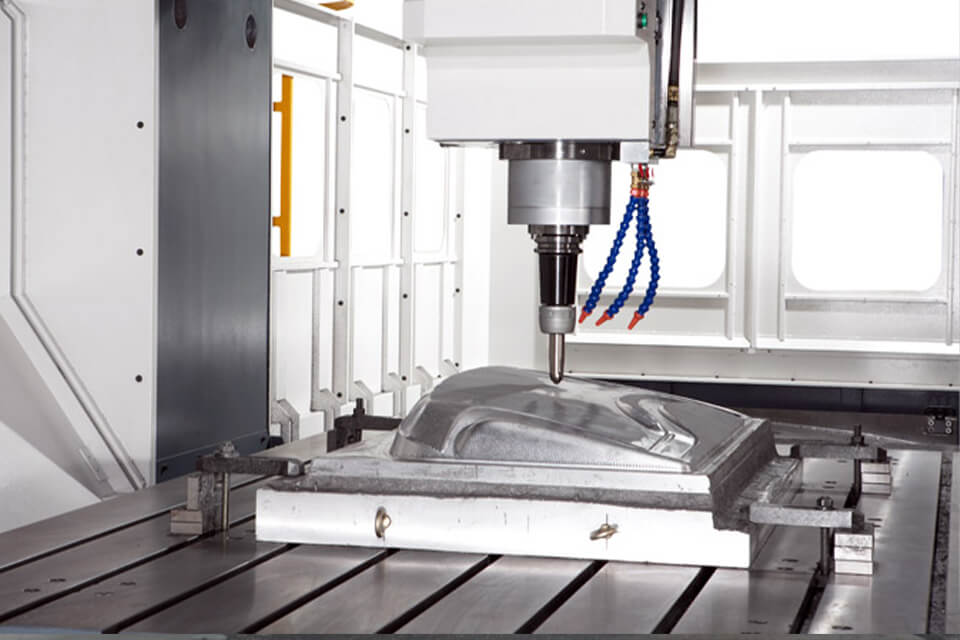

| 端銑 | |
|---|---|
| 使用刀具 | Ø32 x 8t |
| 切線速度 | 158.6 m/min |
| 切削寬度 | 6 mm |
| 切削深度 | 20 mm |
| 切削進給率 | 120 mm/min |
| 每刃切削量 | 0.21 mm |
| 材質移除率 | 187 cc/min |
| 工件材質 | S45C |
| 主軸負荷 | 65% |
*上述切削測試數據僅供參考，測試數據會依客戶切削條件而有所差異。
規格尺寸
| 機型 | SP-1703 | SP-1704 |
|---|---|---|
| X軸行程 | 3000 mm | 4000 mm |
| Y軸行程 | 1600 mm | 1600 mm |
| Z軸行程 | 1000 (1200 / 1400) mm | 1000 mm (1200 / 1400) mm |
| 工作台面積 | 1500 x 3000 mm | 1500 x 4000 mm |
| T型槽寬 (數目-尺寸 x 間距) | 7-22 x 200 mm | 7-22 x 200 mm |
| X軸線軌數量 / 滑塊數量 | 2 / 6 | 2 / 8 |
| 工作台最大載重 | 6t | 9t |
| 雙柱間距離 | 1700 mm | 1700 mm |
| 主軸鼻端至工作台面距離 | 200~1200 (200~1400 / 200~1600) mm | |
| 主軸孔錐度、刀柄 | ISO NO.50 / BT-50. / CAT-50. / DIN69871 | |
| 主軸轉速 | 60~4500 RPM (6000 option) | |
| 主軸馬力 (30分鐘定格/連續) | 22 / 18.5 (26 / 22) kW | |
| 三軸伺服馬達功率 (X/Y/Z) | 7/7/7 kW | 7/7/7 kW |
| 快速進給 X軸 | 12000 mm/min | 10000 mm/min |
| 快速進給 Y軸 | 12000 mm/min | 12000 mm/min |
| 快速進給 Z軸 | 10000 mm/min | 10000 mm/min |
| 切削進給 (無段) | 6000 mm/min | 6000 mm/min |
| 最小輸入單位 | 0.001 mm/min | 0.001 mm/min |
| 刀庫容量 | 32 / 40 / 60 tools | 32 / 40 / 60 tools |
| 最大刀具直徑 / 鄰空刀直徑 | Ø125 / Ø250 mm | Ø125 / Ø250 mm |
| 最大刀具長度 | 350 mm | 350 mm |
| 最大刀具重量 | 12 / 25 Kg | 12 / 25 Kg |
| 連接電力 | 60 KVA | 60 KVA |
| 機械淨重 (約) | 36 t | 42 t |
*註:
-因技術研究需要，保留隨時修改機床規格內容之權利，不另行通知。
-可訂製特殊規格之機床。
配備
標準配備
- 發那科控制器
- 強壓式自動潤滑系統
- 半密閉式防濺護罩
- 螺旋式切屑輸送器(兩側)
- 履帶式切屑輸送器及蓄屑車
- 切屑冷卻泵浦及水箱
- 主軸油溫冷卻器
- 氮氣配重系統
- Z軸油壓平衡系統
- 氣壓裝置
- 吹氣除屑裝置
- 石英工作燈
- 自動斷電裝置
- 程式結束及警示燈
- RS-232介面
- 基礎螺絲及水平調整螺栓
- 調整用工具
- 操作維護手冊
- 控制器操作手冊及電器圖
- 機械精度檢驗表
選購配備
- 轉助工具台
- NC旋轉工作台
- 刀具設定器
- 電腦掃瞄仿形系統
- 光學尺回饋
- 90° 側銑頭
- 萬向銑頭
- 45° 銑頭
- 油水分離式水箱
- 中心出水
