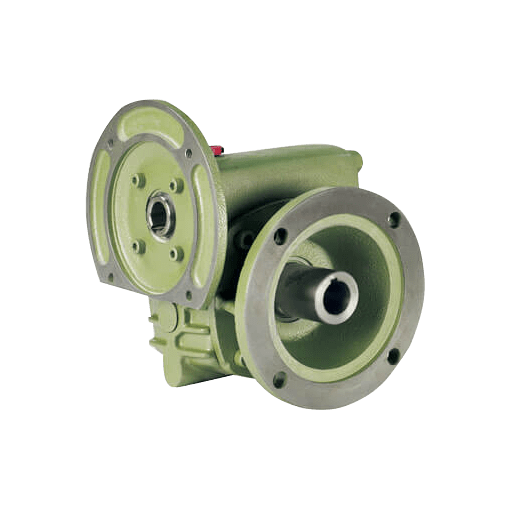

雙法蘭式減速機
Share:

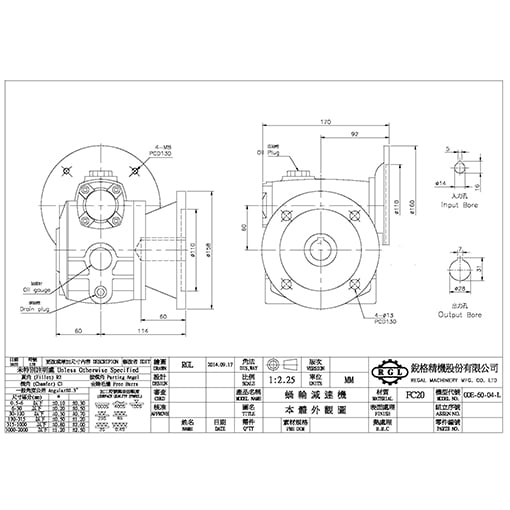

產品規格
| 型號 | LL | L | N1 | N | D | J | H | F | K |
|---|---|---|---|---|---|---|---|---|---|
| 60 | 175 | 92 | 60 | 114 | 60 | 158 | 130 | 110 | 13 |
| 70 | 197 | 103 | 65 | 119 | 70 | 185 | 165 | 140 | 13 |
| 型號 | HP | 馬達盤 | 入力孔 | 出力孔 | 重量 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/10~1/30 | 1/40~1/60 | A | B | C | Z | W | X | Y | O | M | Q | R | ||
| 60 | 1 | 1/2 | 110 130 |
130 165 |
160 200 |
M8 M10 |
14 19 |
5 6 |
16 21.5 |
60 | 28 | 7 | 31 | 13 |
| 70 | 2 | 1 | 130 | 165 | 200 | M10 | 19 24 |
6 8 |
21.5 27 |
60 | 28 | 7 | 31 | 19 |
| 型號 | 出力法蘭名稱 | J | H | F | K |
|---|---|---|---|---|---|
| 60 | 1號法蘭 | 184 | 160 | 130 | 15 |
| 2號法蘭 | 158 | 130 | 110 | 14 | |
| 3號法蘭 | 121 | 100 | 80 | 9 |

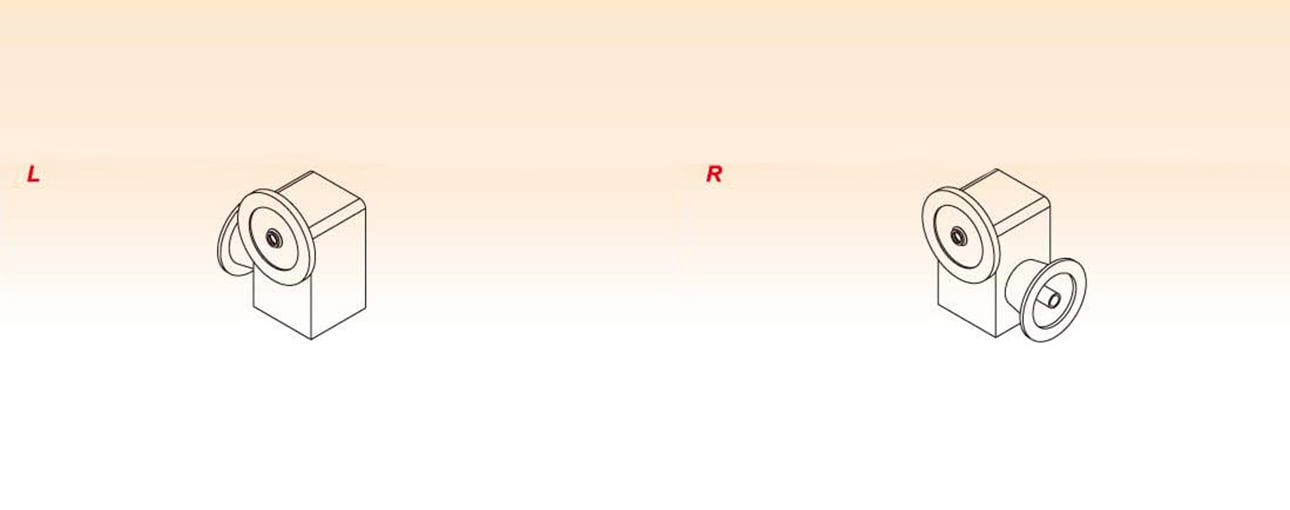

軸配置及旋轉方向
