銳格精機股份有限公司

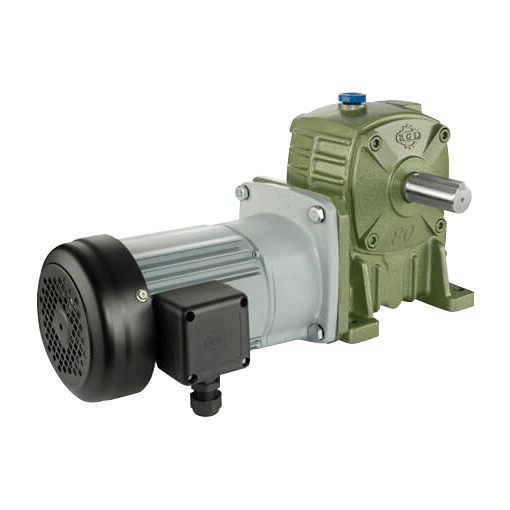

雙段蝸輪齒輪減速機
Share:

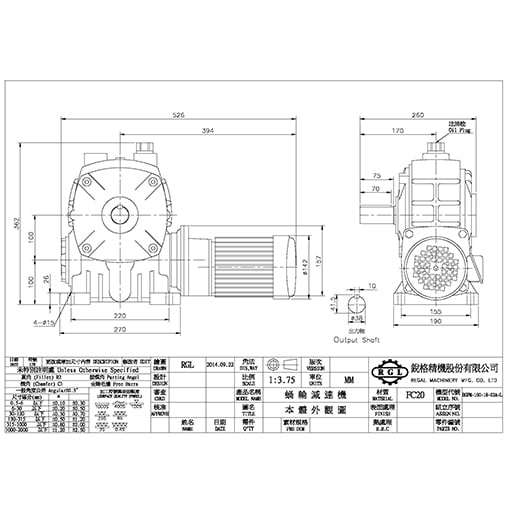

產品規格
| 型號 | HP | LL | L | NN | N | D1 | D2 | D | C | EE | E | II | I | K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 70 | 42012 | 428 | 334 | 195 | 130 | 70 | 70 | 236 | 157 | 150 | 190 | 115 | 150 | 15 |
| 80 | 42008 | 449 | 345 | 210 | 140 | 80 | 80 | 266 | 157 | 180 | 220 | 135 | 170 | 15 |
| 100 | 42006 | 547 | 415 | 260 | 170 | 100 | 100 | 362 | 171.5 | 220 | 270 | 155 | 190 | 15 |
| 120 | 1 | 618.5 | 465.5 | 290 | 190 | 120 | 120 | 388 | 198.5 | 260 | 320 | 180 | 230 | 18 |
| 135 | 2 | 727.5 | 548.5 | 320 | 210 | 135 | 135 | 455 | 234 | 290 | 350 | 200 | 250 | 18 |
| 155 | 3 | 790.5 | 598.5 | 387 | 252 | 135 | 155 | 490 | 284 | 320 | 380 | 220 | 280 | 20 |
| 型號 | 出力軸 | ||||
|---|---|---|---|---|---|
| O | P | M | Q | R | |
| 70 | 60 | 55 | 28 | 7 | 31 |
| 80 | 65 | 60 | 32 | 10 | 35.5 |
| 100 | 75 | 70 | 38 | 10 | 41.5 |
| 120 | 85 | 80 | 45 | 12 | 48.5 |
| 135 | 95 | 90 | 55 | 15 | 55 |
| 155 | 110 | 105 | 60 | 15 | 65 |

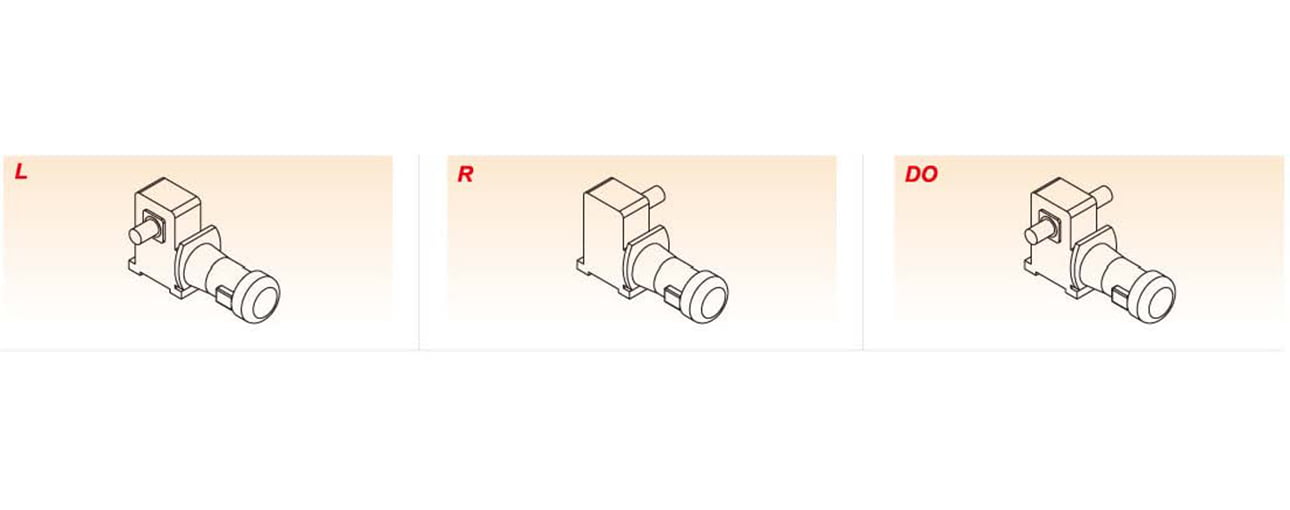

軸配置及旋轉方向
