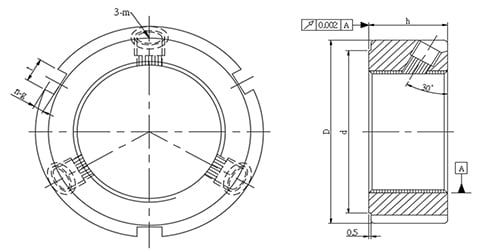

YSF
YSF鎖定方式,為螺紋半角30°角,三點式鎖定;本產品為本公司標準產品,其優異的鎖定設計,能使固定銅上之螺紋,完全契合於公螺紋上,使其防鬆效果完美無缺更因為其30°角的設計。
|
|
Thread | D | h | d | n-txg | m | MAX Nm | CAD Download |
---|---|---|---|---|---|---|---|
YSF M14x1.5 |
30 | 14 | 25 | 3-4x2 | M5 | 4.5 | x_t |
YSF M15x1 |
x_t | ||||||
YSF M16x1.5 |
x_t | ||||||
YSF M17x1 |
32 | 16 | 27 | x_t | |||
YSF M18x1.5 |
x_t | ||||||
YSF M20x1 |
38 | 33 | M6 | x_t | |||
YSF M20x1.5 |
8.0 | x_t | |||||
YSF M22x1.5 |
x_t | ||||||
YSF M24x1.5 |
18 | 3-5x2 | x_t | ||||
YSF M25x1.5 |
x_t | ||||||
YSF M27x1.5 |
40 | 35 | x_t | ||||
YSF M30x1.5 |
45 | 40 | x_t | ||||
YSF M33x1.5 |
50 | 45 | x_t | ||||
YSF M35x1.5 |
52 | 47 | M8 | 18.0 | x_t | ||
YSF M36x1.5 |
x_t | ||||||
YSF M39x1.5 |
58 | 20 | 52 | 3-6x2.5 | x_t | ||
YSF M40x1.5 |
x_t | ||||||
YSF M42x1.5 |
62 | 56 | x_t | ||||
YSF M45x1.5 |
65 | 59 | x_t | ||||
YSF M48x1.5 |
70 | 64 | x_t | ||||
YSF M50x1.5 |
x_t | ||||||
YSF M52x1.5 |
73 | 22 | 66 | 3-7x3 | x_t | ||
YSF M55x1.5 |
75 | 68 | x_t | ||||
YSF M55x2 |
x_t | ||||||
YSF M56x2 |
x_t | ||||||
YSF M60x2 |
80 | 73 | x_t | ||||
YSF M64x2 |
85 | 78 | x_t | ||||
YSF M65x2 |
x_t | ||||||
YSF M68x2 |
92 | 24 | 84 | 3-8x3.5 | x_t | ||
YSF M70x2 |
x_t | ||||||
YSF M72x2 |
94 | 86 | x_t | ||||
YSF M75x2 |
98 | 90 | x_t | ||||
YSF M76x2 |
x_t | ||||||
YSF M80x2 |
105 | 96 | 3-8x3.5 | x_t | |||
YSF M85x2 |
110 | 102 | 6-8x3.5 | x_t | |||
YSF M90x2 |
120 | 26 | 108 | 6-10x4 | x_t | ||
YSF M95x2 |
125 | 113 | x_t | ||||
YSF M100x2 |
130 | 26 | 118 | 6-10x4 | M8 | 18.0 | x_t |
YSF M105x2 |
140 | 28 | 125 | M10 | 35.0 | x_t | |
YSF M110x2 |
145 | 132 | x_t | ||||
YSF M115x2 |
150 | 137 | x_t | ||||
YSF M120x2 |
155 | 30 | 142 | 6-12x5 | x_t | ||
YSF M125x2 |
160 | 147 | x_t | ||||
YSF M130x2 |
165 | 152 | x_t | ||||
YSF M135x2 |
175 | 32 | 160 | x_t | |||
YSF M140x2 |
180 | 165 | x_t | ||||
YSF M145x2 |
190 | 175 | x_t | ||||
YSF M150x2 |
195 | 180 | x_t | ||||
YSF M155x3 |
200 | 34 | 180 | 6-14x6 | x_t | ||
YSF M160x3 |
210 | 190 | x_t | ||||
YSF M165x3 |
210 | 190 | x_t | ||||
YSF M170x3 |
220 | 200 | x_t | ||||
YSF M180x3 |
230 | 36 | 205 | 6-16x7 | M12 | 60.0 | x_t |
YSF M190x3 |
240 | 215 | x_t | ||||
YSF M200x3 |
250 | 38 | 225 | x_t | |||
YSF M210x3 |
260 | 38 | 245 | x_t | |||
YSF M220x3 |
270 | 38 | 255 | x_t | |||
YSF M230x3 |
280 | 40 | 258 | 6-16x9 | x_t | ||
YSF M240x3 |
290 | 40 | 268 | x_t | |||
YSF M250x3 |
300 | 40 | 278 | x_t | |||
YSF M260x4 |
310 | 40 | 288 | 6-20x10 | M14 | 100.0 | x_t |
YSF M270x4 |
320 | 40 | 298 | x_t | |||
YSF M280x4 |
330 | 40 | 308 | x_t | |||
YSF M290x4 |
340 | 42 | 315 | 6-22x11 | x_t | ||
YSF M300x4 |
350 | 42 | 325 | x_t |

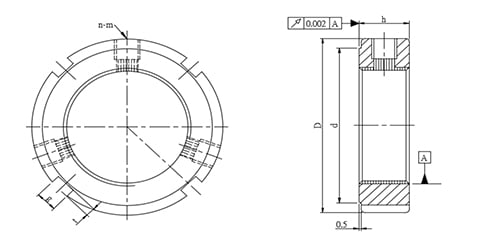

YSR
鎖定方式為徑向三點式鎖定,其厚度相較其他產品為薄,適用於螺帽厚度空間受到限制,無法使用其它產品之情況。
|
|
Thread | D | h | g | t | d | n-m | MAX Nm | CAD Download |
---|---|---|---|---|---|---|---|---|
YSR M6x0.5 |
16 | 8 | 3 | 2 | 11 | 2-M4 | 2.2 | x_t |
YSR M8x0.75 |
x_t | |||||||
YSR M10x0.75 |
18 | 13 | x_t | |||||
YSR M10x1 |
x_t | |||||||
YSR M12x1 |
20 | 15 | x_t | |||||
YSR M12x1.25 |
x_t | |||||||
YSR M14x1.5 |
25 | 20 | x_t | |||||
YSR M15x1 |
x_t | |||||||
YSR M16x1.5 |
28 | 10 | 4 | 23 | 2-M5 | 4.5 | x_t | |
YSR M17x1 |
x_t | |||||||
YSR M18x1.5 |
30 | 25 | x_t | |||||
YSR M20x1 |
32 | 27 | 3-M5 | x_t | ||||
YSR M20x1.5 |
x_t | |||||||
YSR M22x1.5 |
35 | 30 | x_t | |||||
YSR M24x1.5 |
38 | 12 | 5 | 33 | 3-M6 | 8.0 | x_t | |
YSR M25x1.5 |
x_t | |||||||
YSR M27x1.5 |
42 | 37 | x_t | |||||
YSR M30x1.5 |
45 | 40 | x_t | |||||
YSR M33x1.5 |
52 | 45 | x_t | |||||
YSR M35x1.5 |
47 | x_t | ||||||
YSR M36x1.5 |
55 | 14 | 6 | 2.5 | 49 | x_t | ||
YSR M39x1.5 |
58 | 52 | x_t | |||||
YSR M40x1.5 |
x_t | |||||||
YSR M42x1.5 |
62 | 56 | x_t | |||||
YSR M45x1.5 |
65 | 59 | x_t | |||||
YSR M48x1.5 |
68 | 62 | x_t | |||||
YSR M50x1.5 |
70 | 64 | 3-M8 | x_t | ||||
YSR M52x1.5 |
73 | 16 | 7 | 3 | 66 | 18.0 | x_t | |
YSR M55x1.5 |
75 | x_t | ||||||
YSR M55x2 |
75 | 68 | x_t | |||||
YSR M56x2 |
77 | 70 | x_t | |||||
YSR M60x2 |
80 | 73 | x_t | |||||
YSR M64x2 |
85 | 78 | x_t | |||||
YSR M65x2 |
x_t | |||||||
YSR M68x2 |
92 | 18 | 8 | 3.5 | 84 | x_t | ||
YSR M70x2 |
x_t | |||||||
YSR M72x2 |
95 | 86 | x_t | |||||
YSR M75x2 |
98 | 90 | x_t | |||||
YSR M76x2 |
100 | 92 | x_t | |||||
YSR M80x2 |
105 | 96 | x_t | |||||
YSR M85x2 |
110 | 102 | x_t | |||||
YSR M90x2 |
120 | 20 | 10 | 4 | 108 | x_t | ||
YSR M95x2 |
125 | 113 | x_t | |||||
YSR M100x2 |
130 | 118 | x_t | |||||
YSR M105x2 |
140 | 22 | 12 | 5 | 125 | x_t | ||
YSR M110x2 |
145 | 132 | x_t | |||||
YSR M115x2 |
150 | 137 | x_t | |||||
YSR M120x2 |
155 | 24 | 142 | x_t | ||||
YSR M125x2 |
160 | 147 | x_t | |||||
YSR M130x2 |
165 | 152 | x_t | |||||
YSR M135x2 |
175 | 26 | 14 | 6 | 160 | 3-M10 | 35.0 | x_t |
YSR M140x2 |
180 | 165 | x_t | |||||
YSR M145x2 |
190 | 175 | x_t | |||||
YSR M150x2 |
195 | 180 | x_t | |||||
YSR M155x3 |
200 | 28 | 16 | 7 | 180 | x_t | ||
YSR M160x3 |
210 | 190 | x_t | |||||
YSR M165x3 |
210 | 190 | x_t | |||||
YSR M170x3 |
220 | 200 | x_t | |||||
YSR M180x3 |
230 | 30 | 18 | 8 | 205 | 3-M12 | 60.0 | x_t |
YSR M190x3 |
240 | 215 | x_t | |||||
YSR M200x3 |
250 | 32 | 225 | x_t | ||||
YSR M210x3 |
260 | 240 | x_t | |||||
YSR M220x3 |
270 | 250 | x_t | |||||
YSR M230x3 |
280 | 34 | 20 | 9 | 258 | x_t | ||
YSR M240x3 |
290 | 268 | x_t | |||||
YSR M250x3 |
300 | 278 | x_t | |||||
YSR M260x4 |
310 | 22 | 10 | 288 | 3-M14 | 100 | x_t | |
YSR M270x4 |
320 | 298 | x_t | |||||
YSR M280x4 |
330 | 308 | x_t | |||||
YSR M290x4 |
340 | 36 | 24 | 11 | 315 | x_t | ||
YSR M300x4 |
350 | 325 | x_t |

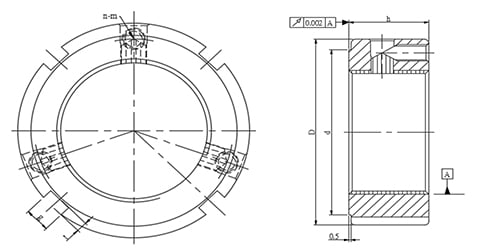

YSA
鎖定方式為軸向三點式鎖定,其厚度與YSF系列相同。軸向三點式鎖定為其特點,適用於裝配工作的特殊環境限制。
|
|
Thread | D | h | g | t | d | n-m | MAX Nm | CAD Download |
---|---|---|---|---|---|---|---|---|
YSA M14x1.5 |
30 | 14 | 4 | 2 | 25 | 2-M4 | 2.2 | x_t |
YSA M15x1 |
x_t | |||||||
YSA M16x1.5 |
x_t | |||||||
YSA M17x1 |
32 | 16 | 27 | x_t | ||||
YSA M18x1.5 |
3-M4 | x_t | ||||||
YSA M20x1 |
38 | 33 | x_t | |||||
YSA M20x1.5 |
x_t | |||||||
YSA M22x1.5 |
x_t | |||||||
YSA M24x1.5 |
18 | 5 | x_t | |||||
YSA M25x1.5 |
x_t | |||||||
YSA M27x1.5 |
40 | 35 | x_t | |||||
YSA M30x1.5 |
45 | 40 | x_t | |||||
YSA M33x1.5 |
50 | 45 | x_t | |||||
YSA M35x1.5 |
52 | 47 | 3-M6 | 8.0 | x_t | |||
YSA M36x1.5 |
x_t | |||||||
YSA M39x1.5 |
58 | 20 | 6 | 2.5 | 52 | x_t | ||
YSA M40x1.5 |
x_t | |||||||
YSA M42x1.5 |
62 | 56 | x_t | |||||
YSA M45x1.5 |
65 | 59 | x_t | |||||
YSA M48x1.5 |
70 | 64 | x_t | |||||
YSA M50x1.5 |
x_t | |||||||
YSA M52x1.5 |
73 | 22 | 7 | 3 | 66 | x_t | ||
YSA M55x1.5 |
75 | 68 | x_t | |||||
YSA M55x2 |
x_t | |||||||
YSA M56x2 |
x_t | |||||||
YSA M60x2 |
80 | 73 | x_t | |||||
YSA M64x2 |
85 | 78 | x_t | |||||
YSA M65x2 |
x_t | |||||||
YSA M68x2 |
92 | 24 | 8 | 3.5 | 84 | 3-M8 | 18.0 | x_t |
YSA M70x2 |
x_t | |||||||
YSA M72x2 |
94 | 86 | x_t | |||||
YSA M75x2 |
98 | 90 | x_t | |||||
YSA M76x2 |
x_t | |||||||
YSA M80x2 |
105 | 96 | x_t | |||||
YSA M85x2 |
110 | 102 | x_t | |||||
YSA M90x2 |
120 | 26 | 10 | 4 | 108 | x_t | ||
YSA M95x2 |
125 | 113 | x_t | |||||
YSA M100x2 |
130 | 118 | x_t | |||||
YSA M105x2 |
140 | 28 | 12 | 5 | 125 | x_t | ||
YSA M110x2 |
145 | 132 | x_t | |||||
YSA M115x2 |
150 | 137 | x_t | |||||
YSA M120x2 |
155 | 30 | 142 | x_t | ||||
YSA M125x2 |
160 | 147 | x_t | |||||
YSA M130x2 |
165 | 152 | x_t | |||||
YSA M135x2 |
175 | 32 | 14 | 6 | 160 | 3-M10 | 35.0 | x_t |
YSA M140x2 |
180 | 165 | x_t | |||||
YSA M145x2 |
190 | 175 | x_t | |||||
YSA M150x2 |
195 | 180 | x_t | |||||
YSA M155x3 |
200 | 34 | 16 | 7 | 180 | x_t | ||
YSA M160x3 |
210 | 190 | x_t | |||||
YSA M165x3 |
210 | 190 | x_t | |||||
YSA M170x3 |
220 | 200 | x_t | |||||
YSA M180x3 |
230 | 36 | 18 | 8 | 205 | 3-M12 | 60.0 | x_t |
YSA M190x3 |
240 | 215 | x_t | |||||
YSA M200x3 |
250 | 38 | 225 | x_t | ||||
YSA M210x3 |
260 | 240 | x_t | |||||
YSA M220x3 |
270 | 250 | x_t | |||||
YSA M230x3 |
280 | 40 | 20 | 9 | 258 | x_t | ||
YSA M240x3 |
290 | 268 | x_t | |||||
YSA M250x3 |
300 | 278 | x_t | |||||
YSA M260x4 |
310 | 22 | 10 | 288 | 3-M14 | 100.0 | x_t | |
YSA M270x4 |
320 | 298 | x_t | |||||
YSA M280x4 |
330 | 308 | x_t | |||||
YSA M290x4 |
340 | 42 | 24 | 11 | 315 | x_t | ||
YSA M300x4 |
350 | 325 | x_t |

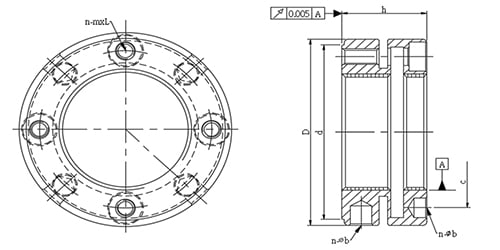

YSK
鎖定方式為利用鋼材本身的彈性,以軸向鎖固,強制鎖定。本產品特別針對工作環境惡劣、螺帽易於鬆脫的場合,其鎖定能力為傳統螺帽 3 倍以上,為其特異優點。YSK設計的鎖定方式,因為裝配上的誤差,故無法確保平面與螺紋的垂直偏擺為其缺點。
|
|
Thread | D | h | d | n-m x L | n | b | c | MAX Nm | CAD Download |
---|---|---|---|---|---|---|---|---|---|
YSK M16x1.5 |
34 | 18 | 29 | 4-M4x12 | 4 | 4 | 24 | 3.5 | x_t |
YSK M17x1 |
37 | 32 | 27 | x_t | |||||
YSK M18x1.5 |
38 | 33 | 28 | x_t | |||||
YSK M20x1 |
40 | 35 | 30 | x_t | |||||
YSK M20x1.5 |
x_t | ||||||||
YSK M22x1.5 |
42 | 37 | 32 | x_t | |||||
YSK M24x1.5 |
44 | 39 | 34 | x_t | |||||
YSK M25x1.5 |
45 | 20 | 40 | 4-M4x14 | 5 | 35 | x_t | ||
YSK M26x1.5 |
x_t | ||||||||
YSK M28x1.5 |
46 | 43 | 37 | x_t | |||||
YSK M30x1.5 |
48 | 45 | 39 | x_t | |||||
YSK M32x1.5 |
50 | 22 | 47 | 4-M4x16 | 41 | x_t | |||
YSK M35x1.5 |
53 | 50 | 44 | x_t | |||||
YSK M38x1.5 |
56 | 53 | 47 | x_t | |||||
YSK M40x1.5 |
58 | 55 | 49 | x_t | |||||
YSK M42x1.5 |
60 | 51 | x_t | ||||||
YSK M45x1.5 |
68 | 63 | 6-M4x16 | 6 | 6 | 57 | x_t | ||
YSK M48x1.5 |
69 | 25 | 65 | 6-M4x18 | 58 | x_t | |||
YSK M50x1.5 |
70 | 66 | 60 | x_t | |||||
YSK M52x1.5 |
72 | 68 | 62 | x_t | |||||
YSK M55x1.5 |
75 | 71 | 65 | x_t | |||||
YSK M55x2 |
x_t | ||||||||
YSK M58x1.5 |
82 | 26 | 77 | 6-M5x20 | 70 | 4.5 | x_t | ||
YSK M60x1.5 |
84 | 79 | 72 | x_t | |||||
YSK M60x2 |
x_t | ||||||||
YSK M62x1.5 |
86 | 28 | 82 | 75 | x_t | ||||
YSK M65x1.5 |
88 | 84 | 77 | x_t | |||||
YSK M65x2 |
x_t | ||||||||
YSK M68x1.5 |
93 | 87 | 7 | 80 | x_t | ||||
YSK M70x1.5 |
95 | 89 | 82 | x_t | |||||
YSK M70x2 |
x_t | ||||||||
YSK M72x1.5 |
97 | 91 | 84 | x_t | |||||
YSK M75x1.5 |
100 | 94 | 87 | x_t | |||||
YSK M75x2 |
x_t | ||||||||
YSK M80x2 |
110 | 32 | 103 | 6-M6x22 | 8 | 95 | 8.0 | x_t | |
YSK M85x2 |
115 | 108 | 100 | x_t | |||||
YSK M90x2 |
120 | 113 | 105 | x_t | |||||
YSK M95x2 |
125 | 118 | 110 | x_t | |||||
YSK M100x2 |
130 | 123 | 115 | x_t | |||||
YSK M105x2 |
135 | 128 | 120 | x_t | |||||
YSK M110x2 |
140 | 133 | 125 | x_t | |||||
YSK M115x2 |
145 | 34 | 137 | 130 | x_t | ||||
YSK M120x2 |
155 | 36 | 146 | 6-M6x25 | 136 | x_t | |||
YSK M125x2 |
160 | 150 | 140 | x_t | |||||
YSK M130x2 |
165 | 155 | 148 | x_t | |||||
YSK M140x2 |
180 | 38 | 168 | 8-M6x25 | 8 | 10 | 160 | x_t | |
YSK M150x2 |
190 | 178 | 170 | x_t | |||||
YSK M160x3 |
205 | 40 | 190 | 8-M8x30 | 178 | 18.0 | x_t | ||
YSK M170x3 |
215 | 200 | 193 | x_t | |||||
YSK M180x3 |
230 | 213 | 205 | x_t | |||||
YSK M190x3 |
240 | 223 | 215 | x_t | |||||
YSK M200x3 |
245 | 230 | 223 | x_t | |||||
YSK M210x3 |
250 | 42 | 240 | 8 | 232 | x_t | |||
YSK M220x3 |
260 | 250 | 240 | x_t | |||||
YSK M230x3 |
270 | 260 | 250 | x_t | |||||
YSK M240x3 |
280 | 270 | 260 | x_t | |||||
YSK M250x3 |
290 | 280 | 270 | x_t | |||||
YSK M260x4 |
300 | 43 | 290 | 8-M10x30 | 12 | 280 | 35.0 | x_t | |
YSK M270x4 |
310 | 300 | 290 | x_t | |||||
YSK M280x4 |
320 | 310 | 300 | x_t | |||||
YSK M290x4 |
330 | 320 | 310 | x_t | |||||
YSK M300x4 |
340 | 330 | 320 | x_t |

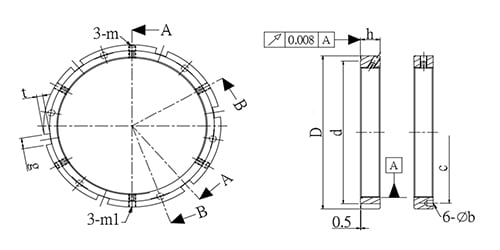

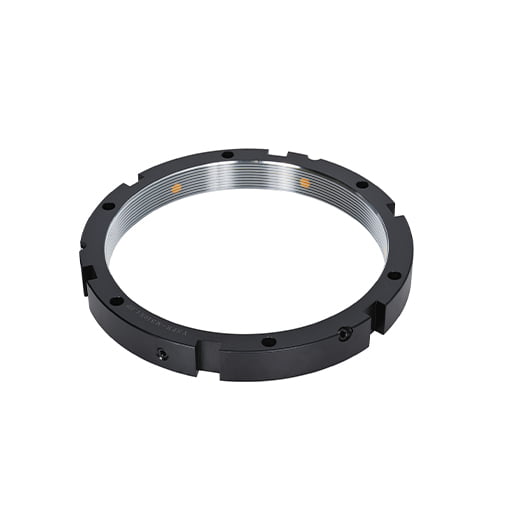

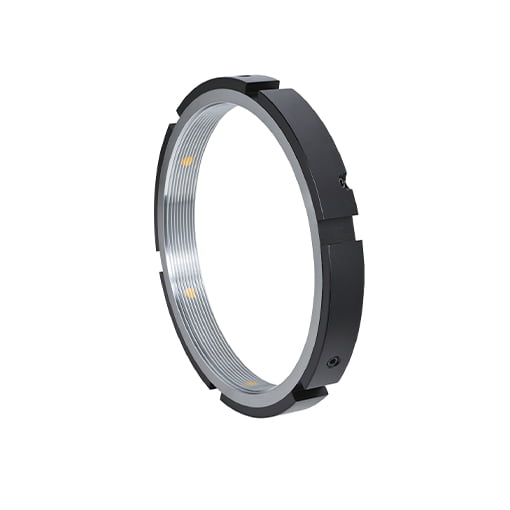

YSFR
YSFR此型螺帽,同時配置3個牙腹鎖定螺絲和3個徑向鎖定螺絲,滿足大尺寸軸心必須考慮的鎖定方式和扭緊力矩。
|
|
Thread | D | h | d | n x g/b | t/c | m | m1 | MAX Nm | CAD Download | |
---|---|---|---|---|---|---|---|---|---|---|
YSFR M310x4 |
365 | 42 | 340 | 6x24 Ø22 | 12 | 338 | M14 | M14 | 100.0 | x_t |
YSFR M320x4 |
375 | 350 | 348 | x_t | ||||||
YSFR M330x4 |
385 | 360 | 358 | x_t | ||||||
YSFR M340x4 |
395 | 370 | 368 | x_t | ||||||
YSFR M350x4 |
405 | 380 | 378 | x_t | ||||||
YSFR M360x4 |
415 | 44 | 388 | 6x26 Ø24 | 13 | 387 | M16 | M16 | 150.0 | x_t |
YSFR M370x4 |
425 | 398 | 397 | x_t | ||||||
YSFR M380x4 |
435 | 408 | 407 | x_t | ||||||
YSFR M390x4 |
445 | 418 | 417 | x_t | ||||||
YSFR M400x4 |
465 | 438 | 6x30 Ø26 | 435 | x_t | |||||
YSFR M410x4 |
475 | 46 | 444 | 15 | 443 | x_t | ||||
YSFR M420x4 |
485 | 454 | 452 | x_t | ||||||
YSFR M430x4 |
495 | 464 | 462 | x_t | ||||||
YSFR M440x4 |
505 | 474 | 472 | x_t | ||||||
YSFR M450x4 |
515 | 484 | 482 | x_t |
聯繫我們
若您有任何的建議或指教,請留下寶貴資訊,我們會儘快回覆您。
