夾頭
Share:
數控旋轉工作台夾頭及其他配件的選配

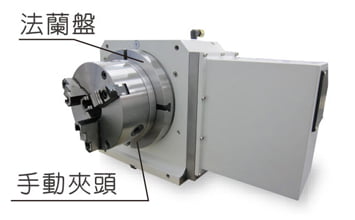

手動夾頭組
中空油壓夾頭組

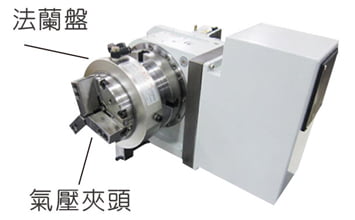

空壓夾頭組數控旋轉工作台與適用夾頭選配表
| 旋轉工作台型號 | GXA-125S | GXA-170S | GXA-210S | GXA-255H | GXA-320H | GXA-400H | GXA-500H |
|---|---|---|---|---|---|---|---|
| 手動夾頭規格 | SC-4"，SC-5" | SK-6"，SK-7" | SK-7"，SK-8" | SK-8"，SK-9" | SK-9"，SK-10" | SK-10"，SK-12" | SK-12"，SK-16" |
| 油壓夾頭規格 | HCK-6" | HCK-6" | HCK-8" | HCK-10" |
嚴格的國際檢驗規範
| 尺寸\型號 | SC-4 | SC-5 | SK-6 | SK-7 | SK-8 | SK-9 | SK-10 | SK-12 | SK-16 |
|---|---|---|---|---|---|---|---|---|---|
| 外徑挾持範圍（正爪） | ∅3-∅90 | ∅3-∅110 | ∅3-∅160 | ∅8-∅180 | ∅8-∅190 | ∅11-∅220 | ∅12-∅260 | ∅15-∅300 | ∅30-∅400 |
| 外徑挾持範圍（反爪） | ∅32-∅84 | ∅35-∅100 | ∅55-∅150 | ∅62-∅170 | ∅68-∅180 | ∅70-∅210 | ∅80-∅250 | ∅90-∅290 | ∅110-∅380 |
配件連接示意圖
 油壓單元（HTK系列）適用於GXA-H系列旋轉工作台，CX-H系列分度盤，建議搭配油壓夾頭或油壓夾治具時使用 |
 ABR-35 氣油壓轉換單元用於GXA-H系列建議單獨使用旋轉工作台或搭配SR油壓尾座時使用(治具夾持油壓單元需另外配置) |
