德川機械股份有限公司
四軸 RGX系列
Share:
可變導程圓筒凸輪旋轉工作台
RGX-210XII
- Ø210mm (compatible chuck Ø8-9)
- 滾子以滾動方式接觸，具有高剛性、高速度及高耐久性等特色。
- 減少驅動過程中之能量消耗，凸輪傳動效率可達90%以上。
- 無間隙傳動，實現高精度。
- RGX-210X為內建空轉油系統，煞車鎖緊力優於同業。（不需配置油壓箱）
規格
| 型號 | Unit | RGX-210XII | |
|---|---|---|---|
| 旋轉台直徑 | mm | Ø210 | |
| 中心孔直徑 | mm | Ø40H7 | |
| 中心貫穿孔直徑 | mm | Ø40 | |
| 中心高度 | mm | 160 | |
| 驅動方式/驅動壓力 | MPa | 0.6 ~ 0.7 (氣轉油) | |
| 鎖緊扭矩 | Nm | 420 | |
| 減速比 | 1 / 30 | ||
| 盤面最大轉速 | min-1 | 83.3 | |
| 分度精度 | sec. | 20 | |
| 重複精度 | sec. | 6 | |
| 容許工件慣量 | kg.m2 | 0.72 | |
| 容許切削扭矩 | N.m | 190 | |
| 負載容量 | 立式 | kg | 100 |
| 臥式 | kg | 200 | |
| 使用尾座 | kg | 200 | |
| 淨重 (不含馬達) | kg | 75 | |
可變導程圓筒凸輪旋轉工作台

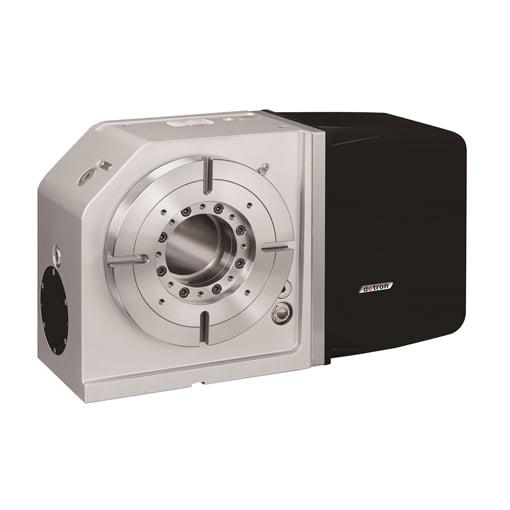

RGX-255H
- Ø255mm (compatible chuck Ø9-10)
- 滾子以滾動方式接觸，具有高剛性、高速度及高耐久性等特色。
- 減少驅動過程中之能量消耗，凸輪傳動效率可達90%以上。
- 無間隙傳動，實現高精度。
規格
| 型號 | Unit | RGX-255H | |
|---|---|---|---|
| 旋轉台直徑 | mm | Ø255 | |
| 中心孔直徑 | mm | Ø140H7 | |
| 中心貫穿孔直徑 | mm | Ø90 | |
| 中心高度 | mm | 190 | |
| 驅動方式/驅動壓力 | MPa | 5 Hyd | |
| 鎖緊扭矩 | Nm | 900 | |
| 減速比 | 1 / 60 | ||
| 盤面最大轉速 | min-1 | 50 | |
| 分度精度 | sec. | 20 | |
| 重複精度 | sec. | 6 | |
| 容許工件慣量 | kg.m2 | 2.43 | |
| 容許切削扭矩 | N.m | 780 | |
| 負載容量 | 立式 | kg | 150 |
| 臥式 | kg | 300 | |
| 使用尾座 | kg | 300 | |
| 淨重 (不含馬達) | kg | 126 | |
可變導程圓筒凸輪旋轉工作台

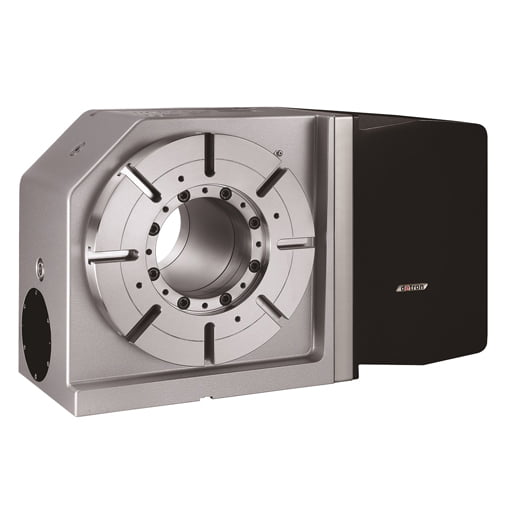

RGX-320HII
- Ø320mm (compatible chuck Ø12)
- 滾子以滾動方式接觸，具有高剛性、高速度及高耐久性等特色。
- 減少驅動過程中之能量消耗，凸輪傳動效率可達90%以上。
- 無間隙傳動，實現高精度。
規格
| 型號 | Unit | RGX-320HII | |
|---|---|---|---|
| 旋轉台直徑 | mm | Ø320 | |
| 中心孔直徑 | mm | Ø180H7 | |
| 中心貫穿孔直徑 | mm | Ø140 | |
| 中心高度 | mm | 210 | |
| 驅動方式/驅動壓力 | MPa | 5 Hyd | |
| 鎖緊扭矩 | Nm | 1600 | |
| 減速比 | 1 / 72 | ||
| 盤面最大轉速 | min-1 | 41 | |
| 分度精度 | sec. | 20 | |
| 重複精度 | sec. | 6 | |
| 容許工件慣量 | kg.m2 | 5.12 | |
| 容許切削扭矩 | N.m | 1055 | |
| 負載容量 | 立式 | kg | 200 |
| 臥式 | kg | 400 | |
| 使用尾座 | kg | 400 | |
| 淨重 (不含馬達) | kg | 200 | |
