CNC 倍力型空壓旋轉工作台
GXA-210S/250S
- Ø210mm (compatible chuck Ø8-9)
- 旋轉台值徑Ø210。
- 獨家專利倍力雙活塞煞車機構。
- 使用大型高精密交叉滾子軸承。
- 採用高效率、高齒深的雙導程蝸桿傳動。
規格
| 型號 | Unit | GXA-210S/250S | |
|---|---|---|---|
| 旋轉台直徑 | mm | Ø210/Ø255 | |
| 中心孔直徑 | mm | Ø65H7 | |
| 中心貫穿孔直徑 | mm | Ø65 | |
| 工作台高度(臥式位置) | mm | 175/190 | |
| 中心高度(立式位置) | mm | 160 | |
| 工作台T型槽寬度 | mm | 12H7 | |
| 導塊寬度 | mm | 18 | |
| 驅動方式/驅動壓力 | MPa | 空壓 0.55 ~ 0.7 | |
| 鎖緊扭矩 | Nm | 400 | |
| 伺服馬達型號 | 請參考型錄第69頁 | ||
| 減速比 | 1 / 72 | ||
| 盤面最大轉速 | min-1 | 53.3 | |
| 容許負載慣性容量 (W.D2/8) | kg.m2 | 1.38 | |
| 最小設定單位 | deg. | 0.001 | |
| 分度精度 | sec. | 20 | |
| 重複精度 | sec. | 6 | |
| 旋轉工作台重量(不含伺服馬達) | kg | 60/67 | |
| 容許負載容量 | 立式 | kg | 125 |
| 臥式 | kg | 250 | |
| 使用尾座 | kg | 250 | |
| 容許切削力(轉台剎車時) | F | N | 17000 |
| FXL | N.m | 1265 | |
| FXL | N.m | 400 | |
| 蝸輪容許扭矩 | N.m | 260 | |
| 允許最大分配器孔數(內藏式) | Port | 4 | |
CNC 強力大孔徑旋轉工作台（油壓煞車）

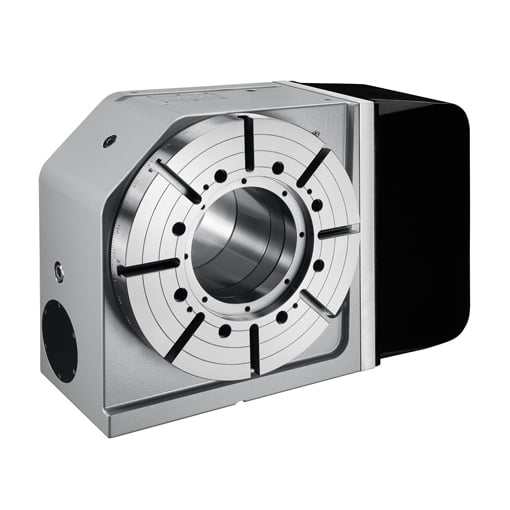

GXA-400H
- Ø400-500mm (compatible chuck Ø12-16)
- 旋轉台直徑Ø400。
- 超大貫穿孔徑，更方便自動裝夾治具設計。
- 主心軸與徑軸向軸承一體結構。
- 安全的雙環抱式煞車結構，耐壓5Mpa。
- 採用高效率、高齒深的雙導程蝸桿傳動。
規格
| 型號 | Unit | GXA-400H | |
|---|---|---|---|
| 旋轉台直徑 | mm | Ø400 | |
| 中心孔直徑 | mm | Ø220H7 | |
| 中心貫穿孔直徑 | mm | Ø180 | |
| 工作台高度(臥式位置) | mm | 255 | |
| 中心高度(立式位置) | mm | 255 | |
| 工作台T型槽寬度 | mm | 14H7 | |
| 導塊寬度 | mm | 18 | |
| 驅動方式/驅動壓力 | MPa | 油壓 5 | |
| 鎖緊扭矩 | Nm | 3000 | |
| 伺服馬達型號 | 請參考型錄第69頁 | ||
| 減速比 | 1 / 144 | ||
| 盤面最大轉速 | min-1 | 11.1 | |
| 容許負載慣性容量 | kg.m2 | 10.2 | |
| 最小設定單位 | deg. | 0.001 | |
| 分度精度 | sec. | 15 | |
| 重複精度 | sec. | 6 | |
| 旋轉工作台重量(不含伺服馬達) | kg | 253 | |
| 容許負載容量 | 立式 | kg | 250 |
| 臥式 | kg | 500 | |
| 使用尾座 | kg | 500 | |
| 容許切削力(轉台剎車時) | F | N | 38000 |
| FXL | N.m | 5400 | |
| FXL | N.m | 3000 | |
| 蝸輪容許扭矩 | N.m | 1700 | |
| 允許最大分配器孔數(內藏式) | Port | 6 | |
CNC 倍力型空壓旋轉工作台

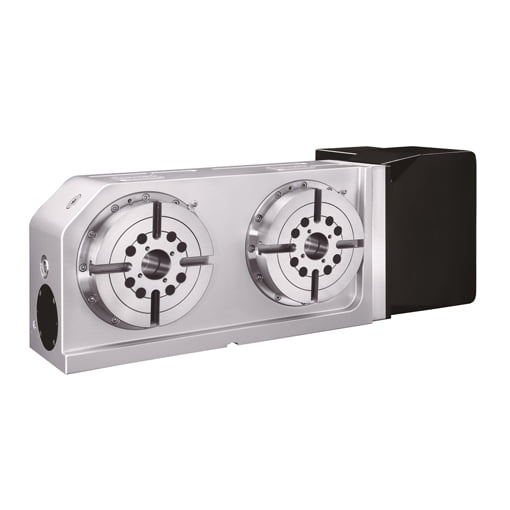

GXA-170S-2W-250
- Ø170mm, multi-spindle, pitch 250
- 旋轉台值徑Ø170。
- 獨家專利倍力雙活塞煞車機構。
- 使用大型高精密交叉滾子軸承。
- 採用高效率、高齒深的雙導程蝸桿傳動。
規格
| 型號 | Unit | GXA-170S-2W-250 | |
|---|---|---|---|
| 旋轉台直徑 | mm | Ø170 | |
| 中心孔直徑 | mm | Ø40H7 | |
| 中心貫穿孔直徑 | mm | Ø40 | |
| 軸間距離 | mm | 250 | |
| 工作台高度(臥式位置) | mm | 175 | |
| 中心高度(立式位置) | mm | 135 | |
| 工作台T型槽寬度 | mm | 12H7 | |
| 導塊寬度 | mm | 18 | |
| 驅動方式/驅動壓力 | MPa | 空壓 0.55 ~ 0.7 | |
| 鎖緊扭矩 | Nm | 300 | |
| 伺服馬達型號 | 請參考型錄第69頁 | ||
| 減速比 | 1 / 90 | ||
| 盤面最大轉速 | min-1 | 22.2 | |
| 容許負載慣性容量 | kg.m2 | 0.54 | |
| 最小設定單位 | deg. | 0.001 | |
| 分度精度 | sec. | 20 | |
| 重複精度 | sec. | 6 | |
| 旋轉工作台重量(不含伺服馬達) | kg | 115 | |
| 容許負載容量 | 立式 | kg | 75 |
| 臥式 | kg | 150 | |
| 使用尾座 | kg | 150 | |
| 容許切削力(轉台剎車時) | F | N | 14000 |
| FXL | N.m | 1020 | |
| FXL | N.m | 300 | |
| 蝸輪容許扭矩 | N.m | 200 | |
| 允許最大分配器孔數(內藏式) | Port | 4 | |
