深孔加工機 TG-2515M
Share:
產品資訊
- 槍鑽系列：TG-2515M
- 高效率三軸定位槍鑽深孔加工機
- 適合於偏心孔加工之應用
- 模具、平板、塊狀工件適用
- 可依客戶工件需求加工條件訂製機械規格

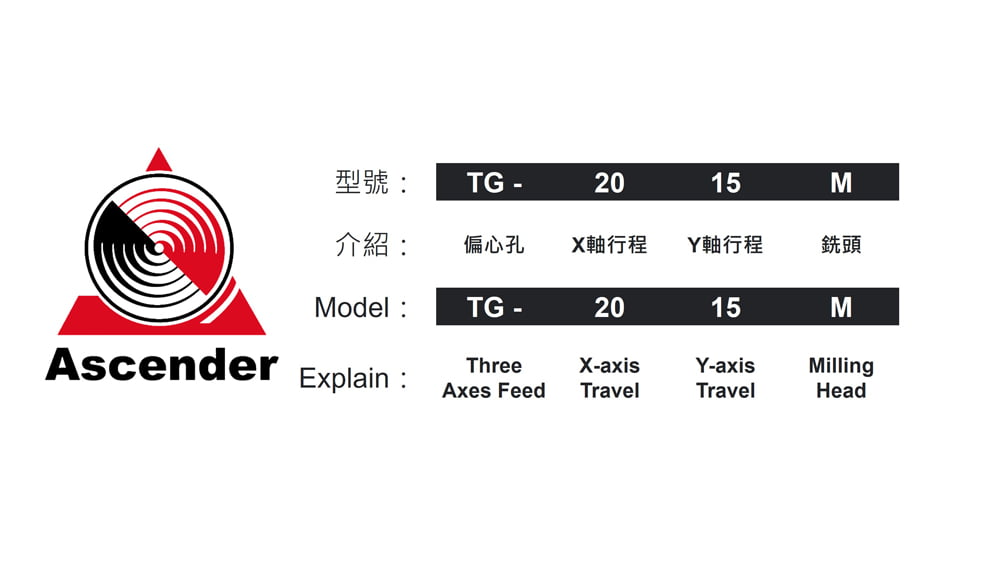

型號介紹
機台特色
- 全機台可採硬軌式/線軌式，提高大孔徑加工穩定性；工作台全支撐設計，穩定性高可承受重負荷，確保加工後精度。
- 配置轉速 8000RPM 主軸（馬達未全功效輸出下）配合高效率之高壓幫浦，在 Ø3-5MM 小孔徑之鑽孔表現上，機台效率提高 30% 以上。
- 切削液馬達及幫浦，特別針對小孔徑與大孔徑之切削排屑特性不同，配置高、低壓 2 套系統分別對應，以達到效率最佳切削效果。
- 超大油箱設計並配置高冷卻能力全浸置式油溫冷卻機，加速油溫冷卻效果，提高加工效率及延長刀具壽命。
主要配置：
- 電器箱空調冷氣機
- 鼓式紙帶過濾機
- 浸置式切削液冷卻機
- 高低壓切削油馬達
- 三菱絕對值控制系統
選擇配置：
- 銑頭（搭配銑刀加工或攻牙）
- 外罩保護鈑金
- 半罩保護鈑金
- FANCU 絕對值控制系統
產品規格
| 型 式 | TG-2515M |
|---|---|
| 加工孔徑 | Ø3~30 mm (特殊. Ø4~40 mm) |
| 加工深度 | 1,500 mm (特殊. 2,000 mm) |
| 工作台面積 | 2,700 x 1,500 mm |
| 工作台承載能力 | 15,000 kgs |
| T形槽溝 | 22 x 8 x 180 mm |
| X 軸行程 | 2,500 mm |
| Y 軸行程 | 1,500 mm |
| Z 軸行程 | 2,200 mm (特殊. 2,800 mm) |
| 控制器 | 三菱/發那科 |
| 槍鑽主軸轉速 | 10~8,000 rpm |
| 槍鑽主軸馬達 | 7.5 KW |
| 銑頭主軸轉速 | 10~4,000 rpm |
| 銑頭主軸馬達 | 11 KW |
| 銑頭主軸錐度 | BT-40 |
| X / Y / Z 軸馬達 | 7 / 4.5 / 2 KW |
| 快速進給 | X,Y-軸6,000 mm/min , Z-軸10,000 mm/min |
| 切削油箱容量 | 1400 L |
| 高壓切削液馬達 | 7.5 HP |
| 低壓切削液馬達 | 10 HP |
| 切削油冷卻機 | 7,500 ~ 9,000 kcl/hr |
| 鼓式紙帶過濾機 | 200 L/min |
| 機械重量 | 28,000 kgs |
| 佔地面積(長x寬 x高) | 7,000 x 5,500 x 3,800 mm |
※半罩鈑金為特殊附件
