齒輪滾齒機 HGH250
Share:
產品規格
| 齒輪滾齒機 HGH 150/250 | |||
|---|---|---|---|
| 項目 | 敘述 | HGH 250 規格 | HGH 150 規格 |
| 工件 | 最大工件外徑 | 250 mm | 150 mm |
| 最大模數 | 6 mm | 4 (6) mm | |
| 徑向進給X軸 | 刀具軸至工件軸中心距離 | 25~215 mm | 25~190 mm |
| 軸向進給 Z軸 | 最大行程 | 250 mm | 250 mm |
| 刀具頭迴轉 A軸 | 迴轉角度 | ±45º | ±45º |
| 刀具軸向進給V軸 | 最大行程 | 180 mm | 140 (180) mm |
| 刀具主軸B軸 | 最大刀具長度 | 220 mm | 160 (200) mm |
| 最高轉速 | 2000 rpm | 2000 rpm | |
| 最大刀具外徑 | 130 mm | 90 mm | |
| 工件迴轉主軸C軸 | 最高轉速 | 300 rpm | 300 rpm |
| 電力規格 | 工作電壓 | 3Φ 380 V AC | 3Φ 220 V AC |
| 頻率 | 50-60 Hz | 50-60 Hz | |
| 控制電壓 | 24 V DC | 24 V DC | |

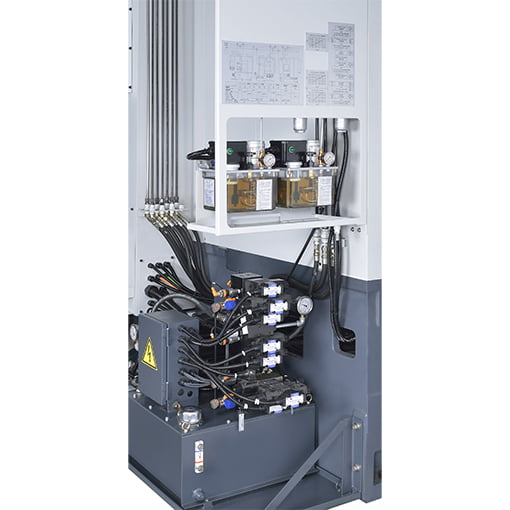

| 油壓單元 | 馬達 | 1.5 KW | 1.5 KW |
| 油箱 | 80 Liter | 80 Liter | |
| 控制器 | -- -- | SIEMENS / FANUC | SIEMENS / FANUC |
| 伺服控制軸 | B、C、X、Z、A、V 伺服軸 | B、C、X、Z、A、V 伺服軸 | |
| 操作介面 | 型式/語言 | 對話式 / 中文或英文 | 對話式 / 中文或英文 |
| 加工方式 | 標準6種加工模式 | 標準6種加工模式 | |
| 鼓型齒 / 蝸輪 | 鼓型齒 / 蝸輪 | ||
| 雙層齒加工 | 雙層齒加工 | ||
| 切削模式 | 切削方式 | 乾式 / 溼式 | 乾式 / 溼式 |
| 機台尺寸 | 寬 x 深 x 高 | 2688 x 2630 x 2885 mm | 2688 x 2630 x 2885 mm |
| 機台重量 | -- -- | 9000 KG | 9000 KG |
