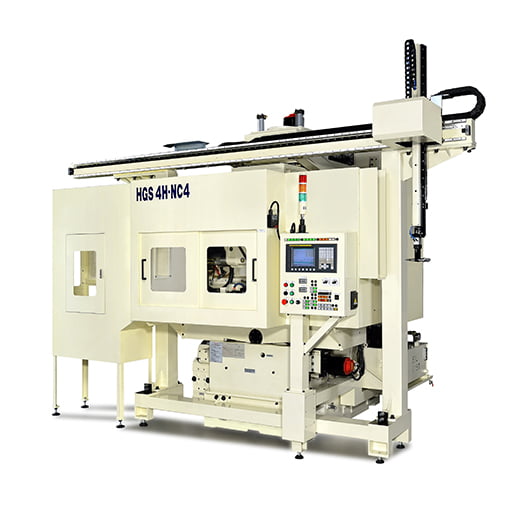

齒輪刮(剃)齒機 HGS 4H-NC4
Share:
產品規格
| 齒輪刮(剃)齒機 HGS 4H-NC4 / NC5 | ||
|---|---|---|
| 工件 | 工件模數 | 1~8 mm |
| 工件外徑 | 25~400 mm | |
| 齒輪最大寬度 | 150 mm | |
| 工件最大長度 | 700 mm | |
| 軸向 | 最大行程 | ± 75 mm |
| 切向 | 最大行程 | ± 6 mm |
| 刀具 | 最大刀具寬度 | 50 rpm |
| 最大刀具外徑 | 265 mm | |
| 刀具軸迴轉角度 | ± 20 o | |
| 刀具轉速 | 50~400 mm | |
| 刀具孔徑 | 63.5 mm | |

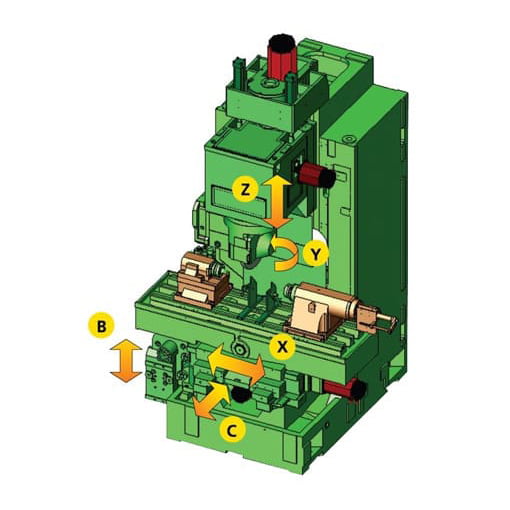

加工方式
|
||
| 型號 | HGS 4H-NC5 | HGS 4H-NC4 | HGS 250-NC3 | HGS 250-NC2 |
|---|---|---|---|---|
| X 軸 | ● | ● | ||
| C 軸 | ● | ● | ||
| Z 軸 | ● | ● | ● | |
| Y 軸 | ● | ● | ● | ● |
| B 軸 | ● | ● | ● | |
軸向敘述加工摘要
|
||||
