高效率立式綜合加工機 NXV1270A
Share:
高剛性結構設計
- 結構設計使用FEM分析以及採用強韌耐久的米漢納鑄件，有效提升機台性能。
- 三軸以伺服馬達直結驅動滾珠螺桿，無背隙產生，提供高速運動傳輸的效能及精確的位置控制。
- 三軸採用高剛性、高負荷滾柱線性滑軌。
- X軸六滑塊設計有效支撐加工物荷重達1,500 kg。
- Y軸四滑軌最佳化動態水平設計。
- 鞍座雙重壁結構，提高剛性。
- 寬廣底座10個調整螺栓墊塊，有效支撐機台動態移動。
- 機台結構優化設計，縮小佔地面積。

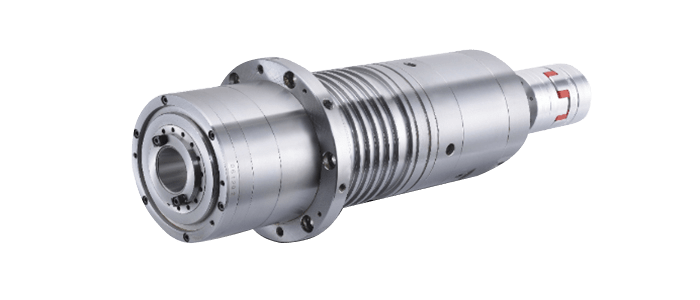

NEW IDD直結式主軸設計
- 主軸與馬達採用IDD直結式設計，低噪音，高速運轉平穩順暢。
- 採用陶瓷滾珠軸承，不僅有高轉速，也有極高的軸向、徑向剛性，可滿足重切削、鑽孔及攻牙之嚴苛考驗。
高穩定刀庫
- ATC 凸輪箱使用絕對式編碼器檢出，機構穩定、可靠度高。
- 變頻器控制，換刀速度不會因當地電源頻率而變動。
- 換刀的速度可以視需求以程式來控制快慢。
- 刀具交換時間（T-T）：1.8 sec.
- 刀具數量：24T（30T/48T/60T 選擇）
刀庫自動門設計
- 氣壓缸快速驅動，作動迅速。
- 線軌支撐，動作確實/穩定。
- 有效防止切屑及切削液進入刀庫側。
- 刀庫自動門設計。
新世代鈑金美學設計
- 全密閉式外罩板金（含上蓋）。
- 美觀後罩設計、活動式側窗，方便清屑。

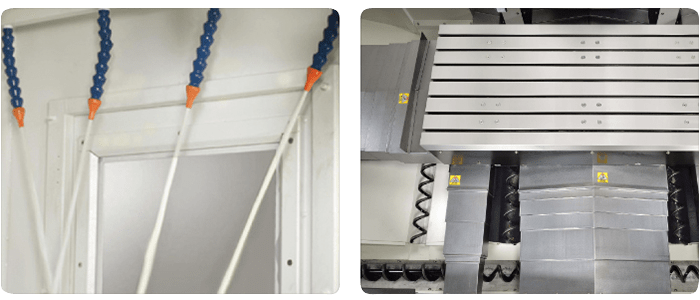

- 搭配天井沖水有效快速排屑。（NXV系列標配）
- 五螺旋捲屑裝置（4支Y向前排 1支X向側排），排屑流暢、不會堆積；針對切削（排屑）量大的客戶亦可選擇四螺旋捲屑裝置（4支Y向前排 鐵屑輸送機側排），並滿足客戶不同廠房佔地空間規劃及加工需求。
產品規格
| 產品名稱 | 單位 | NXV1270A |
|---|---|---|
| 主軸 | ||
| 主軸轉速（選擇） | rpm | 12,000（15,000） |
| 最大主軸馬達功率（選擇） | kW | 18.5（18.5） |
| 主軸端孔斜度（選擇） | BBT40 | |
| 行程 | ||
| X 軸行程 | mm | 1,270 |
| Y 軸行程 | mm | 660 |
| Z 軸行程 | mm | 620 |
| 主軸鼻端至工作台面距離 | mm | 70 x 690（320 x 940） |
| 工作台 | ||
| 工作台尺寸 | mm | 1,350 x 660 |
| T型槽尺寸 - 槽數×寬度×間距 | mm | 6 x 18 x 100 |
| 工作台最大平均負載 | kg | 1500 |
| 進給 | ||
| 快速押送速度（X/Y/Z） | m/min. | 36/36/30 |
| 切削押送速度 | mm/min. | 1~20,000 |
| 自動換刀系統 | ||
| 刀具數量（選擇） | T | 24（30/48/60） |
| 刀具重量 | kg/pc | 6 |
| 最大刀具尺寸（鄰近無刀時） | mm | 24T : ø90 x 300（ø140 x 300）30T/48T/60T : ø76 x 300（ø125 x 300） |
| 其它 | ||
| 機器重量 | kg | 8,600 |
