雙主軸立式加工中心機 DSV-500S (with APC)

機械特性

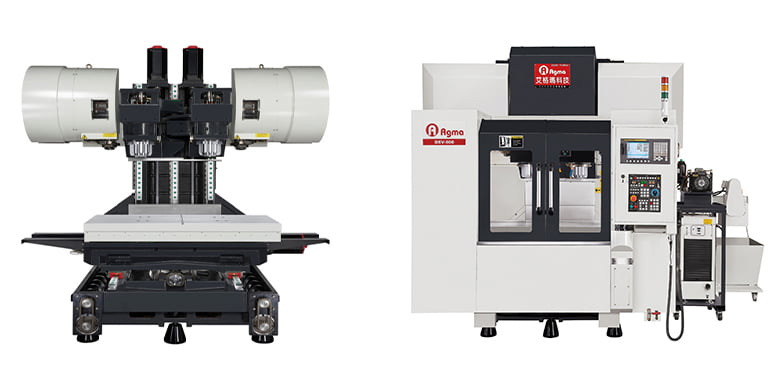

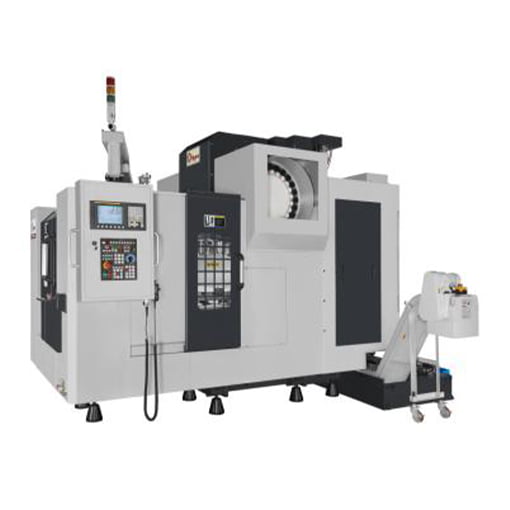

DSV-500+DSV-500S (with APC)雙主軸特性說明
  • DSV-500雙主軸雙刀庫針對小型量產零件高效率複合加工中心機。
  • DSV-500S雙主軸雙刀庫加APC(自動交換工作台)是特別適合小型量產零件的高效率複合加工中心機，可節省加工時間與上下料時間、提高生產效率。托盤旋轉方式: 180°迴轉。
  • 鑄件結構肋骨強化設計，提升機台剛性，穩定性，精度。
  • 三軸螺桿外徑40-C3精密預拉組裝螺桿，直結式傳動精度高，使用壽命長。
  • 主軸採用BBT40-外徑150重型規格，切削效率提升。
  • XYZ三軸線軌35/45/45高剛性滾柱線軌配置，防震特性高，實現高質量加工面。
  • 立柱採用大跨距A型設計，與床身結合更加穩定，提升機台剛性。
  • Z軸採用三軸線軌設計，雙主軸頭對稱式鎖固減少切削震動。
  • 雙主軸雙Z軸馬達配置設計，兩軸刀尖平行度可微調0.001-±5mm。
  • 中華民國專利 新型第M562176號

機械規格

機型 項目 單位 DSV-500/DSV-500S
主軸 主軸錐度 NO.40
主軸特徵 直結傳動
主軸迴轉數 r.p.m. 10,000 (標準)
主軸直徑 mm
(inch)		 150
(5.91)
工作台 工作台面積 mm
(inch)		 1300x600(DSV-500)/1000*500*2PC (DSV-500S)
(51.18x23.62)(DSV-500)/(39.37x19.69)(DSV-500S)
T型溝 mm
(inch)		 18 x 5 x 100
(0.71x5x3.94)
作業面積 mm
(inch)		 1100x600 (DSV-500)/1000x500(DSV-500S)
(43.31x23.62)(DSV-500)/(39.37x16.69)(DSV-500S)
容許荷重 kgs
(lbs)		 800 (DSV-500)/300*2(DSV-500S)
1764(DSV-500)/661.4(DSV-500S)
移動量與移動速度 X 軸 mm
(inch)		 500
(19.69)
Y 軸 mm
(inch)		 560
(22.05)
Z 軸 mm
(inch)		 570 (DSV-500)/420(DSV-500S)
(22.44)(DSV-500)/(16.54)(DSV-500S)
工作台面至主軸端面距離 mm
(inch)		 150-720 (DSV-500)/150-570(DSV-500S)
(5.91~28.35)(DSV-500)/(5.91-22.44)(DSV-500S)
機身軌道至主軸中心線距離 mm
(inch)		 655
(25.79)
快速移動 (X/Y/Z) mm/min
(ipm)		 X,Y,Z:36/36/30 (標準)
(1,416/1,416/1,181)
切削進給移動 mm/min
(ipm)		 X,Y,Z: 1~12,000 (標準)
(469)
自動刀具
交換裝置		 刀把型式 BT-40
拉刀頭型式 MAS P40T-1(45°)
刀具本數 pcs 24 (左) + 24 (右)
刀徑容許最大直徑(相鄰) mm
(inch)		 φ80
(3.15)
刀具容許最大長度 mm
(inch)		 300
(11.81)
刀具容許最大重量 kgs
(lbs)		 7
(15.4)
換刀時間 (T to T) 3 SEC.
選刀機構 刀臂式 (標準)
馬達 主軸馬達 (連續/30分) Kw (Hp) 11/15KW (15/20HP)
X/Y/Z 軸向馬達(Fanuc) Kw (Hp) 3 / 3/ 3x2 Kw (4/4/4*2 Hp )
其他 機械高度 mm
(inch)		 3080 (DSV-500)/3070(DSV-500S)
(121.26)(DSV-500)/(120.7)(DSV-500S)
機械面積 mm
(inch)		 4000x3520(DSV-500)/4560x4270(DSV-500S)
(157.48x138.58)(DSV-500)/(179.4x167.9)(DSV-500S)
機械重量 kgs
(lbs)		 8000(DSV-500)/9500(DSV-500S)
(17600)(DSV-500)/20944(DSV-500S)
CNC控制器 0iMF 8.4"(標準)
*本公司隨時在進行研究改進的工作，因此保有隨時更改設計規格尺寸及機械之權利，變更時恕不另行通知。

標準附件

  1. Fanuc 0iMF 控制器
  2. 電氣箱熱交換器
  3. 程式執行中/結束/異常三色警示燈
  4. LED日光燈
  5. RS-232C傳輸介面
  6. 主軸冷卻裝置
  7. 主軸吹氣裝置
  8. 中央自動潤滑裝置
  9. 三軸滑軌保護裝置
  10. 全密閉切削防護罩
  11. 剛性攻牙
  12. 自動斷電裝置
  13. 雙螺旋排屑裝置
  14. 側沖
  15. 滾柱線軌
  16. 工具箱及基礎調整塊
  17. 機械電氣操作說明書
  18. 鏈鈑式鐵屑輸送機
  19. 自動交換工作台配備 (APC) (DSV-500S)

特別附件

  1. Mitsubishi M80A 控制器
  2. 日製 滾柱線軌
  3. 三軸光學尺裝置
  4. 主軸中心出水(A型-20Bar)裝置
  5. 自動刀長量測裝置
  6. 圓盤式油水分離機
  7. 電腦數控分度盤
  8. 電氣箱冷氣機裝置
  9. 第四軸介面
