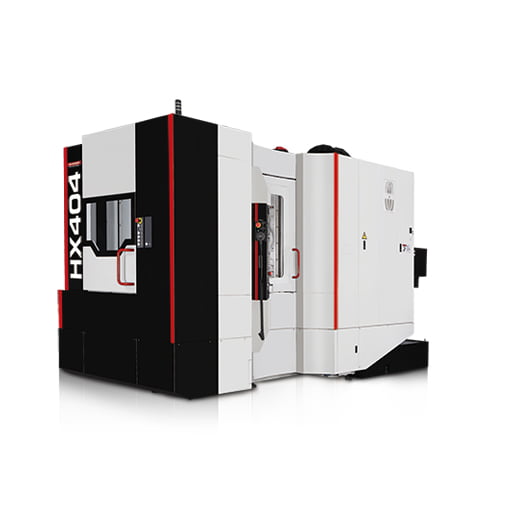

臥式加工中心機 HX404
Share:
產品介紹
HX404 的大Z軸跨距可應付較高加工物，提供相應的機台剛性，強化加工穩定度。

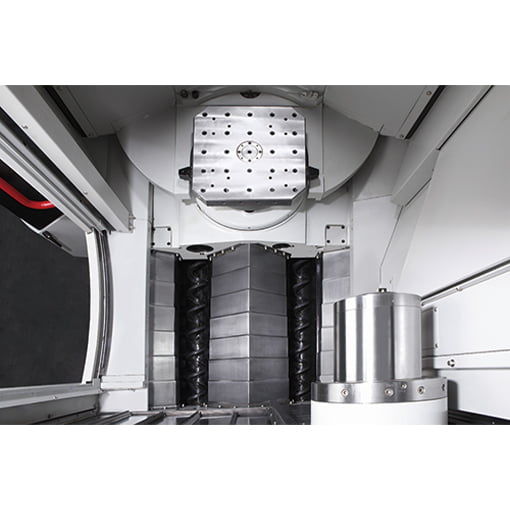

Z 軸伸縮護罩為 W 型 90 度斜角，減少切屑堆積，搭配機內沖洗及內外部排屑系統可快速將機內切屑排除。
機台上下工件與主軸操作距離短，提高操作者與機台接近性；HX404 佔地面積小，可有效因應客戶廠房空間，達到最佳佔地利用率。
Z 軸伸縮護罩為 W 型 90 度斜角，減少切屑堆積，搭配機內沖洗及內外部排屑系統可快速將機內切屑排除。
機台上下工件與主軸操作距離短，提高操作者與機台接近性；HX404 佔地面積小，可有效因應客戶廠房空間，達到最佳佔地利用率。
產品規格
百德集團提供工藝技術和應用專業，以實現最佳產品製造性能
| 技術資料 | HX404 |
|---|---|
| 工作範圍 | |
| 工作台尺寸 | □400 mm (15.8") |
| 最大工件旋徑 | Ø630 mm (Ø24.8") |
| 最大工件高度 | 900 mm (35.4") |
| X 軸行程 | 560 mm (22.1") |
| Y 軸行程 | 640 mm (25.2") |
| Z 軸行程 | 640 mm (25.2") |
| B軸最小分割角度 (Degree) | 1/0.001 |
| 工作台荷重 | 400 kg (882 lbs) |
| 工作台交換 | |
| 工作台數量 | 2 |
| 工作台交換方式 | Arm type |
| 主軸 | |
| 主軸型式 | 40 taper |
| 主軸最高轉速 | 12K ~ 20K |
| 自動換刀系統 | |
| 刀庫容量 | 60 (std.) |
| 最大刀徑 | 76.2 mm (3") |
| 無相鄰刀最大刀徑 | 125 mm (4.92") |
| 最大刀具長度 | 350 mm (13.78") |
產品應用
HX404 高速高精度標準符合汽車、航空、電子、機械零件等高精度要求市場。並可因應自動化趨勢，搭配多盤與多刀倉系統，強化生產效率、降低勞動成本，達到資源高效配置。
