線軌系列 FCL-200/HT/MC
Share:
產品特性

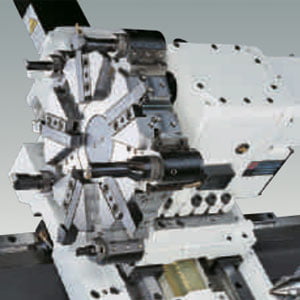

FCL-200MC 動力銑削系統
採用目前最新型選刀速度最快的伺服刀塔、三片式離合齒定位、油壓快速鎖定，換刀時間(鄰刀)僅需0.2秒，動力銑削之鑽孔能力、攻牙能力、端銑能力提供高效能加工整合。
採用目前最新型選刀速度最快的伺服刀塔、三片式離合齒定位、油壓快速鎖定，換刀時間(鄰刀)僅需0.2秒，動力銑削之鑽孔能力、攻牙能力、端銑能力提供高效能加工整合。

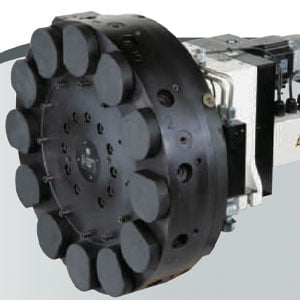

FCL-200 高速高精度油壓凸輪刀塔
10支刀的油壓凸輪式刀塔，精確快速換刀定位時間0.3秒，換刀重現精度0.002mm。
10支刀的油壓凸輪式刀塔，精確快速換刀定位時間0.3秒，換刀重現精度0.002mm。

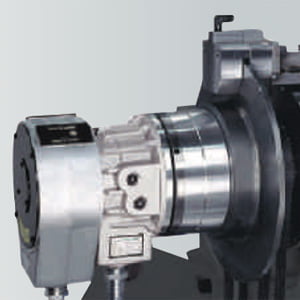

FCL-200MC 高精度CS分度主軸系統
主軸由高解析度回饋裝置之CS主軸馬達伺服驅動，完成高精密分度。
主軸由高解析度回饋裝置之CS主軸馬達伺服驅動，完成高精密分度。

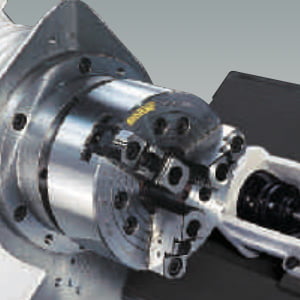

FCL-200 高精度主軸系統
主軸採ø100mm大直徑高精度斜角滾珠軸承，配合高剛性套筒式結構設計，適合高速精密切削。
主軸採ø100mm大直徑高精度斜角滾珠軸承，配合高剛性套筒式結構設計，適合高速精密切削。
規格尺寸
| Unit | FCL-200 | FCL-200HT | FCL-200MC | |
|---|---|---|---|---|
| 工作臺 | ||||
| 床面旋徑 | mm | 470 | 470 | 470 |
| 最大加工直徑 | mm | 292 | 300 | 196 |
| 最大加工長度 | mm | 500 | 479 | 444 |
| 最大棒材直徑 | mm（in) | 52 | 52 | 52 |
| 主軸 | ||||
| 主軸頭型式 | A2-6 | A2-6 | A2-6 | |
| 夾頭尺寸 | inch | 8" | 8" | 8" |
| 主軸馬力 | KW | 7.5/11 | 11/15 | 5.5/7.5 |
| 刀具 | ||||
| 刀具數 | tools | 10 | 10 (12) | 12 |
| 車刀尺寸 | mm | 20x20 | 25x25 | 25x25 |
| 搪刀尺寸 | mm | 32 | 40 | 32 |
| 行程 | ||||
| X軸行程 | mm | 176 | 176 | 161 |
| Z軸行程 | mm | 520 | 520 | 520 |
