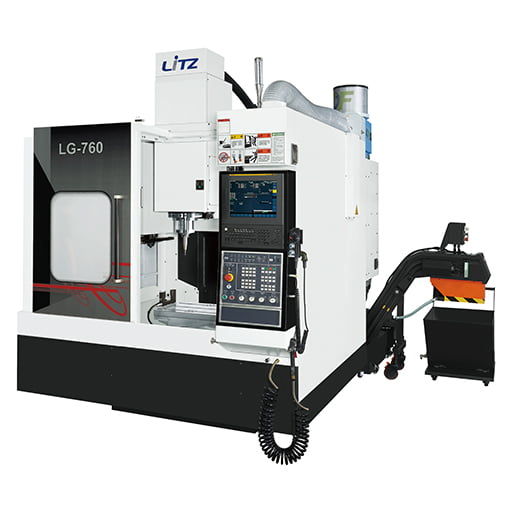

產品規格
軸行程 | ||
---|---|---|
X軸行程+換刀行程 | mm | 760+60 |
Y軸行程 | mm | 460 |
Z軸行程 | mm | 460 |
主軸 | ||
主軸轉速 | rpm | 15000 |
快速位移 | ||
X軸快速位移 | m/min | 36 |
Y軸快速位移 | m/min | 36 |
Z軸快速位移 | m/min | 36 |
自動刀具交換系統 | ||
刀具數量 | 只 | 24T |
可用最大刀具直徑 | mm | 75/125 |
最大刀具長度 | mm | 300 |
最大刀具重量 | kg | 7 |
刀具交換方式 | 刀臂式 | |
刀具規格 | BBT-40 | |
馬達 | ||
主軸馬達 | Kw | 15/18.5/22 |
X/Y/Z軸馬達 | Kw | 3.5/3.5/3.5 |
工作台 | ||
工作面積 | mm | 1000x460 |
工作台載重 | kg | 700 |
T型槽 | 3*W18*P150 | |
控制器 | ||
FANUC | OiMF | |
其他規格 | ||
機器重量 | kg | 8000 |
電源需求量 | KVA | 25 |
水箱容量 | L | 350 |
空壓源 | kg / cm3 | 6 |
裝備一覽表
●標準配備○選用配備✩需洽詢主軸 ●主軸轉速15000RPM 直結式(油脂) ○主軸轉速20000RPM 內藏式(油氣) ●主軸油冷機 ○主軸中心出水系統(CTS) 冷卻系統 ●主軸外可程式外吹氣 ●主軸環狀噴水 ○冲屑裝置 ○切削液冷卻系統 排屑系統 ●履帶式排屑機✩ ●水箱過濾系統 ○沖屑裝置 量測系統 ○刀長量測系統 ○工件量測系統 油水分離系統 ●圓盤式油水分離機 控制器 ●三菱 M830 ○Fanuc 0iF PLUS ●西門子 840D |
ATC 系統 ●自動刀具交換機構 ●刀具型式BBT 40 ○刀具型式HSK63A ●刀臂式刀庫24T ○刀臂式刀庫32T 三軸傳動系統 ●三軸導螺桿中空冷卻 ●三軸馬達板冷卻 ○三軸光學尺 ●三軸滾柱導軌 電器部分 ●工作燈 ●警示燈 ●M30 自動斷線系統 ●電氣箱冷卻系統 其他 ○油霧回收機 ○第四軸預備 ○旋轉視窗 ○主軸熱溫補系統 |
