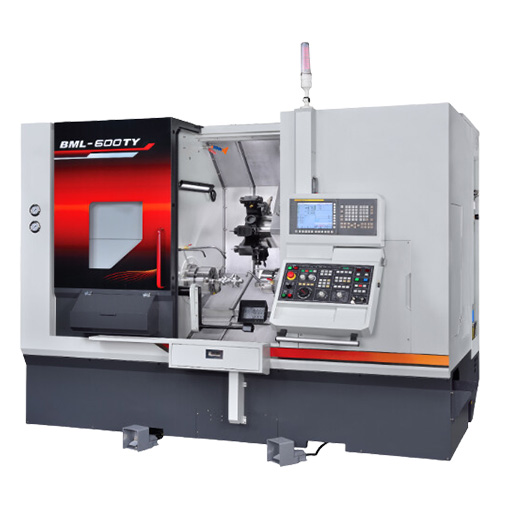

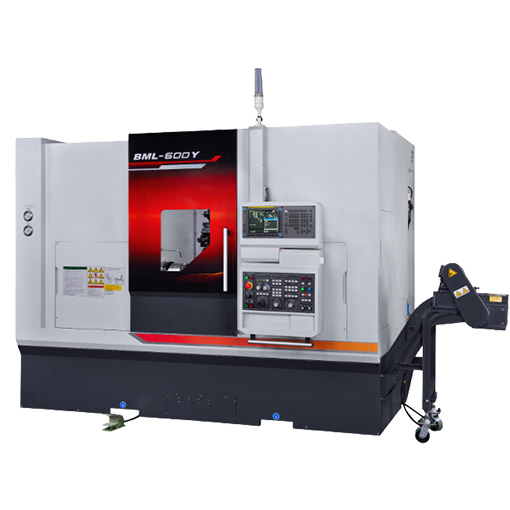

硬軌CNC車床 BML-600 系列
Share:
產品敘述

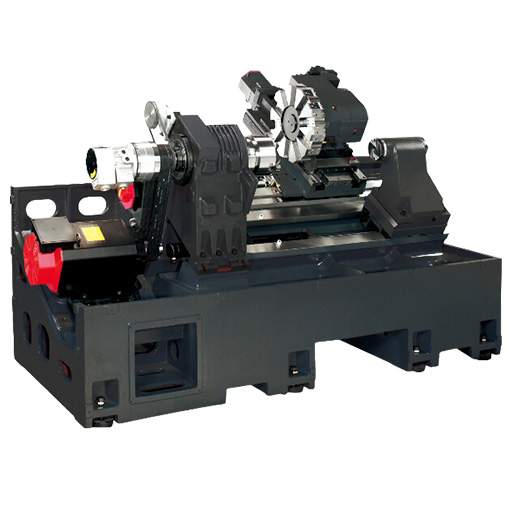

- 斜背式床身
- 高品質鑄件
- X / Y / Z 軸硬軌設計
- 雙主軸 / 單刀塔
產品規格
| 項目 | BML-600S | BML-600Y | BML-600T | BML-600TY |
|---|---|---|---|---|
| 最大旋徑 | Ø600 | |||
| 床鞍最大旋徑 | Ø450 | |||
| 最大加工直徑 | Ø420 | BMT65: Ø380 VDI40: Ø285 |
Ø420 | BMT65: Ø380 VDI40: Ø285 |
| 最大加工長度 | 標準: 560 mm (8”) 選配: 540 mm (10”) |
BMT65: 標準480(8”)；選配 470(10”) VDI40: 標準: 520(8”)；選配: 510(10”) |
標準: 475 mm (8”) 選配: 565 mm (10”) |
BMT65: 標準450(8”)；選配 440(10”) VDI40: 標準: 475(8”)；選配: 465(10”) |
| 最大棒材直徑 | 標準: Ø52；選配: Ø75 | Ø45 | ||
| X軸行程 | 230(210+20) mm | BMT65: 206(190+16) mm VDI40: 206(142.5+63.5) mm |
230(210+20) mm | BMT65: 206(190+16) mm VDI40: 206(142.5+63.5) mm |
| Y軸行程 | -- | 100(50+50) mm | -- | 100(50+50) mm |
| Z軸行程 | 590 mm (10”) 600 mm (8”) |
BMT65:525 mm VDI40: 565 mm |
600 mm | BMT65: 450 mm VDI40: 495 mm |
| 刀塔容量 | 標準: 10支 選配: 12支 |
12支 | 標準: 10支 選配: 12支 |
12支 |
| 夾頭直徑 | 標準: 8"；選配: 10" | 標準: 8"+6”(W)；選配: 10”+6”(W) | ||
| 主軸轉速 | 標準: 50-4,500 (A2-6) 選配: 50-3,500 (A2-8) |
正主軸: 標準: 50-4,500 (A2-6)；選配: 50-3,000 (A2-8) 副主軸: 6,000 (A2-5) |
||
| 主軸鼻端 | 標準: A2-6 選配: A2-8 |
標準: A2-6 選配: A2-8, A2-6(內藏) |
正主軸: A2-6 選配: A2-8, A2-6(內藏) 副主軸: A2-5 |
|
- CS軸功能結合動力刀塔，執行銑削、鑽孔及攻牙的一次性加工。
- 主軸及副主軸的煞車碟盤具有動平衡檢測，搭配海德漢編碼器，確保定位精度。
- Y軸的輕量化結構，搭配直驅伺服馬達，定位精度高。
- Y軸硬軌增加切削時的穩定性。
- Y-軸行程100mm (±50mm)，高效加工複雜形狀工件。
- 副主軸與正主軸對接工件進行加工，不必停機裝∕卸工件，節省加工時間。
