大光長榮機械股份有限公司
無心磨床 PCB-4520 / 4525
秉持豐富無心磨床設計製造經驗，大光長榮推出新一代CNC培林式無心磨床系列。經由不斷研發與測試，以完美的操控表現，展現高精度要求。
PCB CNC系列 / Dia. Ø1~80 工件範圍 (mm) / Ø455 x 205/255 x Ø228.6 砂輪尺寸 (mm) / Ø260 x 205/255 x Ø101.6 調整輪尺寸 (mm)
Share:
產品特色
 |
高精度高精度、高剛性的全規格六軸CNC培林主軸式樣無心磨床，可對應廣泛研磨需求。 |
高剛性床身、結構支撐肋等採最適配置，設計出高剛性且精度穩定的本台。 |
 |
 |
培林主軸式樣採用超精密複列式滾柱軸承的高剛性單持式砂輪主軸，使研磨更輕快、更精密。 |

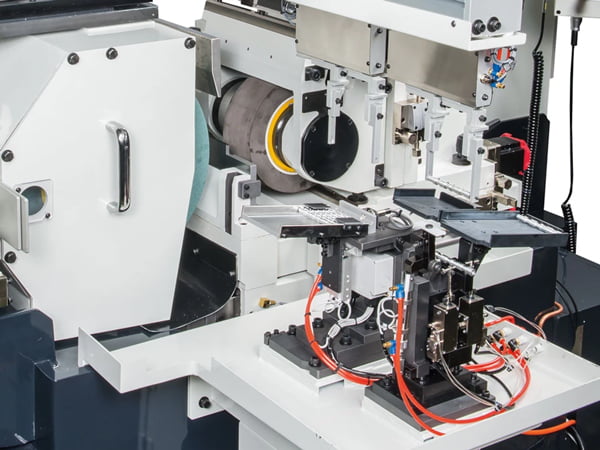

自動化可搭載多樣性的高速送收料裝置。實現高操作性能，可搭載供給裝置與外徑量測裝置。 |
 |
產品規格
| 機種 | PCB-4520 | PCB-4525 | |
|---|---|---|---|
| 砂輪 | |||
| 研磨範圍 | Ø1~Ø80 mm | ||
| 砂輪尺寸(外徑 x 寬 x 內徑) | Ø455 x 205 x Ø228.6 mm | Ø455 x 255 x Ø228.6 mm | |
| 砂輪周速度 | 45 M/s | ||
| 砂輪修整裝置 | 筆式修整器 / (選配) 滾輪式修整裝置 | ||
| 潤滑 | 油霧式 | ||
| 調整輪 | |||
| 調整輪 (外徑 x 寬 x 內徑) | Ø260 x 205 x Ø101.6 mm | Ø260 x 255 x Ø101.6 mm | |
| 調整輪轉速 | 10~300 r.p.m. (無段變速) | ||
| 調整輪傾斜角度 | ±5° | ||
| 調整輪旋轉角度 | ±0.5° | ||
| 調整輪修整座旋轉角度 | ±5° | ||
| 調整輪修整座OFFSET | 0～15 mm | ||
| 滑板 | |||

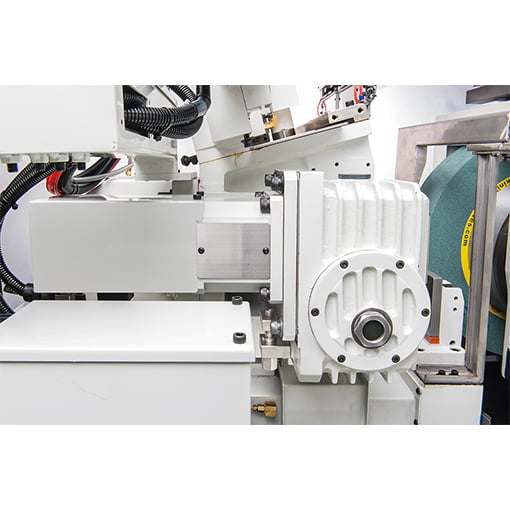

| 上下滑板 | 方形滑板、滾珠螺桿+減速機 | ||
| 驅動馬達 | |||
| 砂輪驅動馬達 | 15HP x 4P (11 kW) / OPT. 20HP x 4P (15 kW) | ||

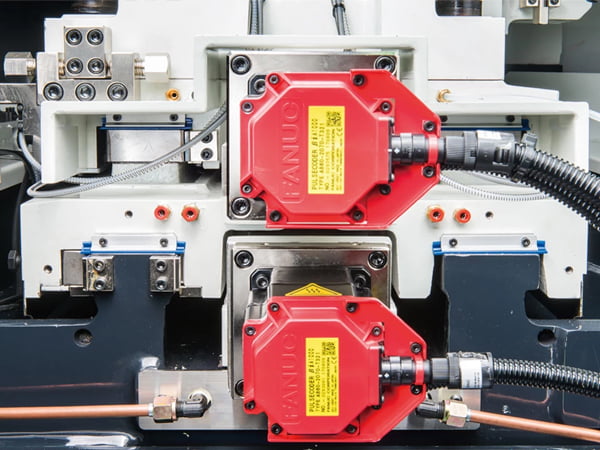

| 調整輪驅動馬達 | 2 kW 伺服馬達 | ||
| 冷卻泵驅動馬達 | 0.186 (砂輪冷卻) / 0.093 (修整冷卻) | ||
| 潤滑 | |||
| 砂輪 | 油霧式 | ||
| 調整輪 | 油脂式 | ||
| 潤滑 | 強制潤滑自動注油 | ||
| 控制器 | |||
| 品牌 | FANUC | ||
| 箱量 | |||
| 水箱 | 170 L | ||
| 砂輪主軸油氣潤滑裝置 | 1.0 L | ||
| 潤滑裝置 | 4.0 L | ||
| 重量 | |||
| 機械淨重 | 3800 kgs | ||
標準配件
|
|
選購配件
|
|
