模組化設計車床 NTC-2000LSY
Share:

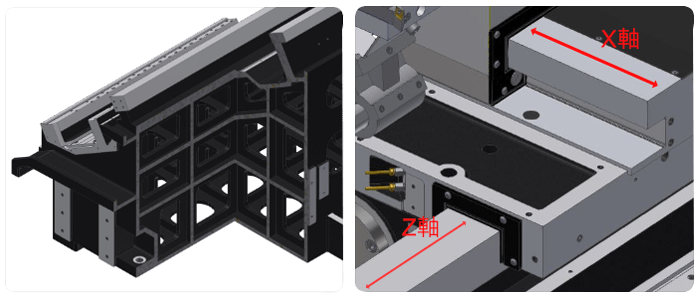

高剛性結構底座設計
|
 |
 |

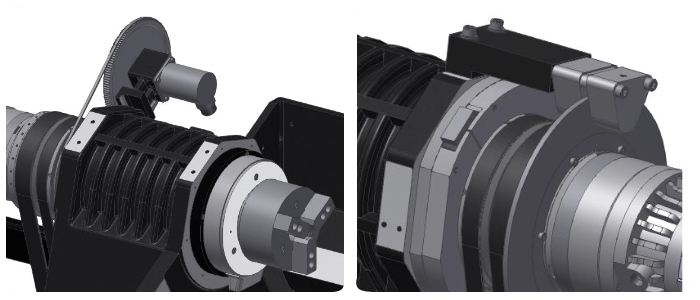

精密主軸設計
|
高效能Y軸刀塔複合加工
- 搭載具有Y軸向的動力刀塔可進行X、Y、Z三軸向的進給，針對較複雜的外型做加工；正交Y軸設計，可確保加工尺寸之精度。
尾座、第二工件主軸模組化設計
- NTC系列除標準配備手動尾座外，並有可程式尾座、伺服尾座及第二工件主軸可供選擇。
產品規格
| 產品名稱 | 單位 | NTC-2000LSY |
|---|---|---|
| 工作範圍 | ||
| 最大加工直徑 | mm | Ø310 |
| 最大加工長度 | mm | 570 |
| 第一工件主軸 | ||
| 夾頭直徑 | 8” | |
| 主軸鼻端型式 | A2-6 | |
| 主軸通孔直徑 | mm | Ø80 |
| 拉桿通孔直徑 | mm | Ø66 |
| 主軸轉速 | rpm | 5,000 |
| 第二工件主軸 | ||
| 夾頭直徑 | 6” | |
| 主軸鼻端型式 | A2-5 | |
| 主軸通孔直徑 | mm | Ø55 |
| 拉桿通孔直徑 | mm | Ø45 |
| 主軸轉速 | rpm | 6,000 |
| 行程 | ||
| X 軸行程 | mm | 160（155+ 5） |
| Z 軸行程 | mm | 570 |
| Y 軸行程 | mm | 90（+50/-40） |
| B 軸行程 | mm | 650 |
| 進給 | ||
| X軸快速押送速度 /切削押送速度 |
m/min / mm/min | 30 / 1~10,000 |
| Z軸快速押送速度 /切削押送速度 |
m/min / mm/min | 36 / 1~10,000 |
| Y軸快速押送速度 /切削押送速度 |
m/min / mm/min | 10/ 1~10,000 |
| B軸快速押送速度 /切削押送速度 |
m/min / mm/min | 20 / 1~10,000 |
| 馬達 | ||
| 第一工件主軸馬達功率 | kW | 18.5/22/30 |
| 第二工件主軸馬達功率 | kW | 7.5 / 11 |
| 刀塔 | ||
| 刀塔型式 | Radial Power Turret (Servo Rotation, Hydraulic Clamping) | |
| 刀塔刀具容量（選擇） | 12T（BMT55） | |
| 旋轉刀具速度 | rpm | 100~4,000 |
| 旋轉刀具馬達扭力 | kgf-m | 3.57 |
| 刀塔最大旋徑 | mm | Ø615 |
| 尾座 | ||
| 其它 | ||
| 機器重量 | kg | 6,180 |
