多面/5軸加工中心機 MF500

產品介紹

高性能 MF 系列多面 / 5 軸立式加工中心適用於中小型複雜的高質量零件,主要用於航空航天,汽車,醫療,模具應用。 從粗加工到精加工,MF 系列減少了工件設置時間和總體加工時間,同時提高了加工質量和精度。

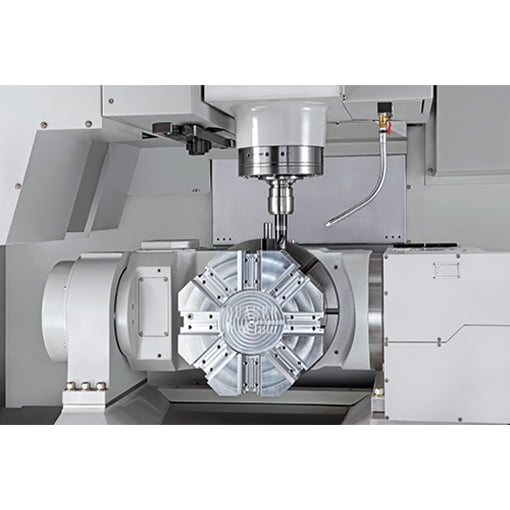

旋轉工作臺具備高精度、高剛性的結構與強力的夾持力。

獨立的滑座機構與旋轉工作台對稱設計,提供更佳的穩定性。同時避免一般立式三軸機工作台上放兩軸旋轉台,而造成 Z 軸行程過短導致客戶工件受到限制的缺點。

MF 系列的設計易於操作,即使對於沒有多面/ 5軸加工經驗的初學者也很容易上手。

產品規格

百德集團提供工藝技術和應用專業,以實現最佳產品製造性能

技術資料 MF500
工作範圍
工作台尺寸 Ø320 mm (Ø12.6")
最大工件旋徑 Ø400 mm (Ø15.8")
最大工件尺寸 Ø400 x 300 mm (Ø15.8" x 11.8")
X 軸行程 410 mm (16.1")
Y 軸行程 610 mm (24.0")
Z 軸行程 510 mm (20.1")
工作台荷重 100 kg (220 lbs)
主軸
主軸型式 40 taper
主軸最高轉速 12K ~ 20K
自動換刀系統
刀庫容量 30 (std.)
最大刀徑 76.2 mm (3")
無相鄰刀最大刀徑 125 mm (4.9")
最大刀具長度 280 mm (11.0")

產品應用

汽車,航空航天,醫療,模具等工業。
