冷室壓鑄機 ZDC-2500TCM
Share:
產品說明
功能說明- 鎖模力: 2500Ton
- 夾模厚度: 800-1800mm
- 柱內尺寸: 1550x1550mm
- 最大實射出重量: 37.6kgf
- 最大鑄造面積: 2209~4572cm2
- 所需馬力: 190KVA
規格尺寸
| 主要項目 | 單位 | ZDC-2500TCM | ||||
|---|---|---|---|---|---|---|
| 鎖模部份 | 鎖模力 | ton | 2500 | |||
| 模板外型 | mm | 2200 x 2350 | ||||
| 柱內尺寸 | mm | 1550 x 1550 | ||||
| 夾模厚度 | mm | 800 ~ 1800 | ||||
| 開模行程 | mm | 1500 | ||||
| 導柱直徑 | mm | Ø300 | ||||
| 調模速度 | mm/min | 60~70(油壓馬達) | ||||
| 押出部份 | 押出力 | ton | 70 | |||
| 押出行程 | mm | 320 | ||||
| 中子部份 | 中子電磁閥 | PT | 3/4" x 8(sets) | |||
| 出油口 | PT | 3/4" x 16(sets) | ||||
| 電器部份 | 電動機容量電壓 | KW | 幫浦用 56.25X2(sets) | |||
| 電源 | V | 220/380/415 (50/60HZ) | ||||
| 電源容量 | KVA | 190 | ||||
| 射出部份 | 射出力 | ton | 110~150 | |||
| 最高射速(*) | M/Sec | 6.0 | ||||
| 射出桿行程 | mm | 1200 | ||||
| 射出桿凸出長 | mm | 600 | ||||
| 柱塞直徑 | mm | 最小 | 標準 | 最大 | ||
| Ø130 | Ø140 | Ø150 | Ø160 | |||
| 鑄造壓力 | Kgf/cm2 | 828~1132 | 714~976 | 622~850 | 547~747 | |
| 鑄造面積 | cm2 | 3019~2209 | 3501~2562 | 4019~2941 | 4572~3347 | |
| 實射出重量 | Kgf | 24.8 | 28.8 | 33.1 | 37.6 | |
| 冷卻水部份 | 冷卻水出入口 | PT | 2" | |||
| 模具用冷卻水(入口，出口) | PT | 1-1/4" x 1 (入口) | ||||
| 2-1/2" x 1 (出口) | ||||||
| 模具冷卻水水閥門數 | PC | 25 (入口) | ||||
| 25(出口) | ||||||
| 模具冷卻水量 | Ltr/min | 150~200 | ||||
| 油壓部份 | 開關模;押出壓力 | Kgf/cm2 | 180 | |||
| 最高射出增壓壓力 | Kgf/cm2 | 243~332 | ||||
| 循環作動油量 | Ltr | 2296 | ||||
| 冷卻水量 | Ltr/min | 300 (水 溫 25°C) | ||||
| 機械關係 | 機械外型尺寸 (LxWxH) |
mm | 14875x5974x5433 | |||
| 機械重量 | ton | 185 | ||||
尺寸

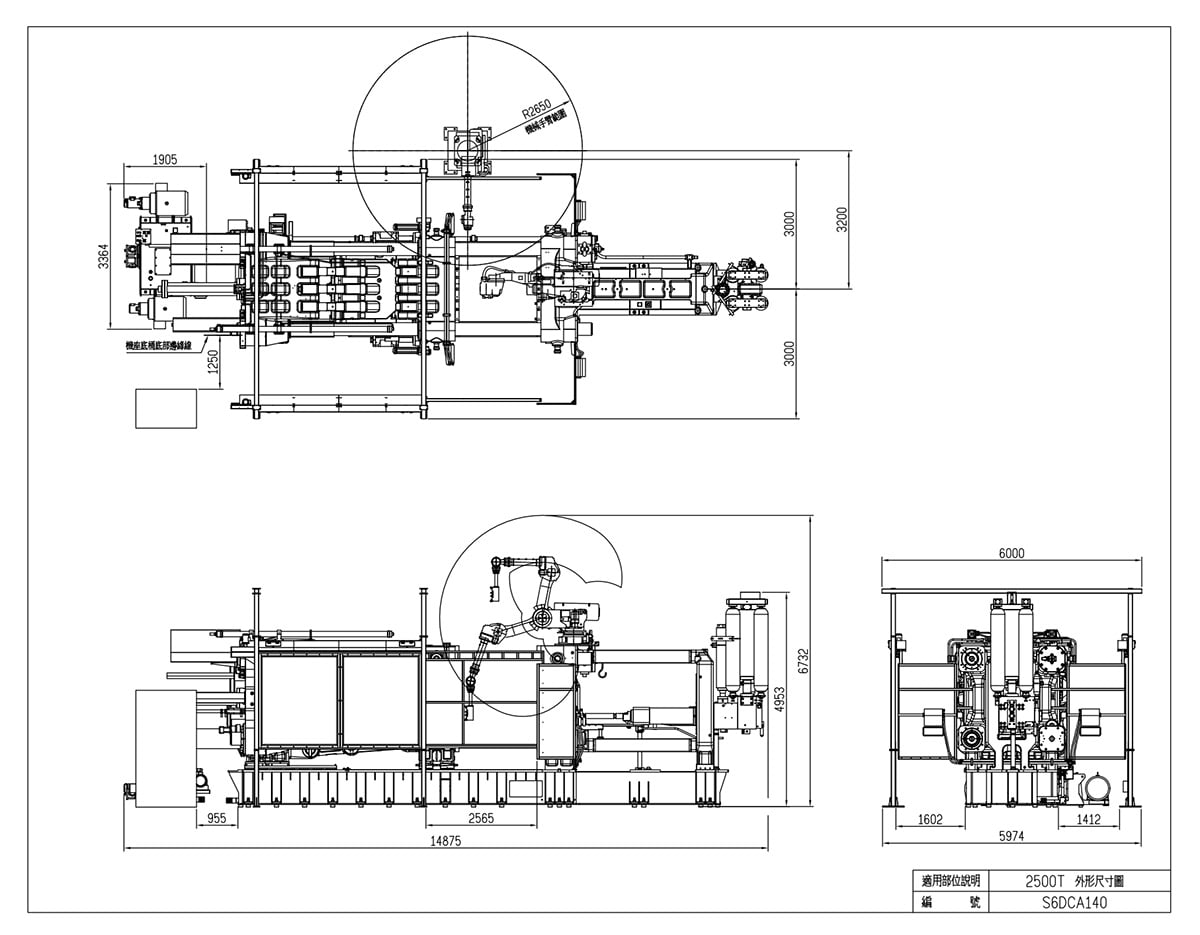

機械外型尺寸

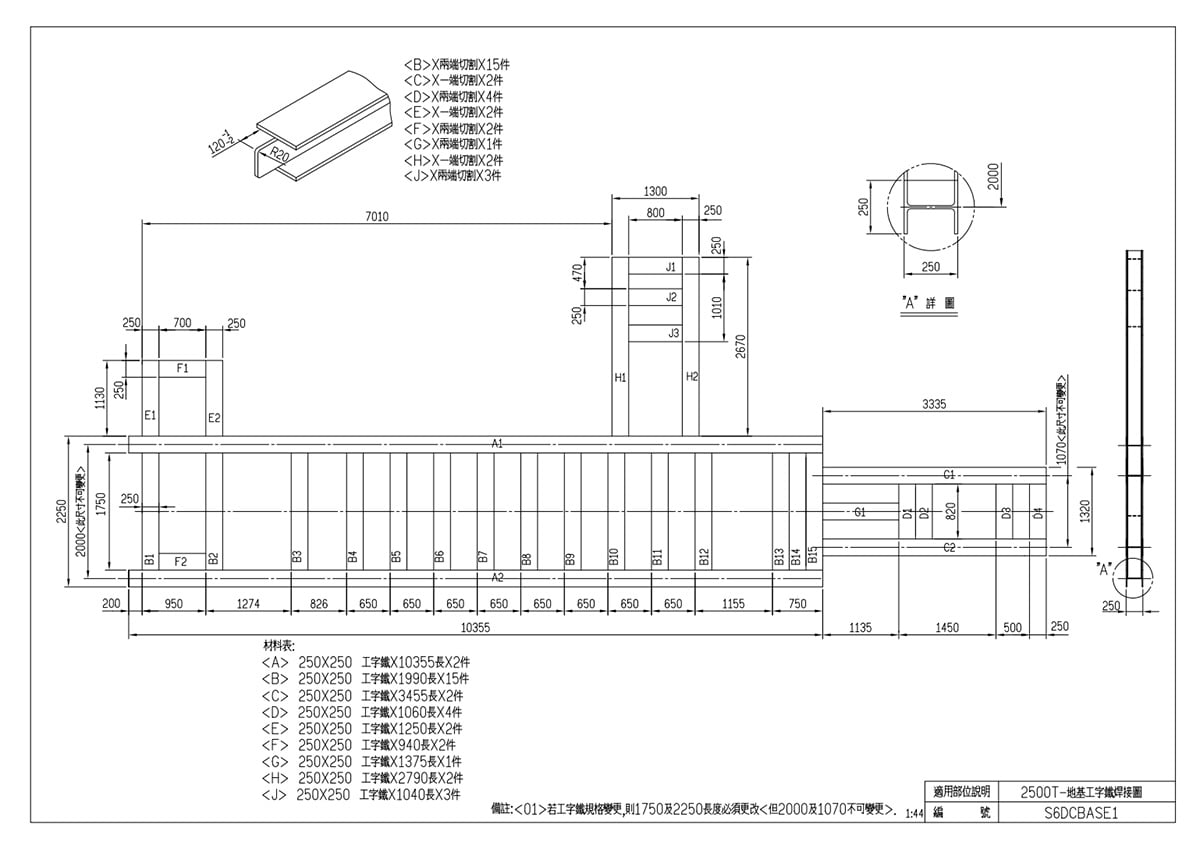

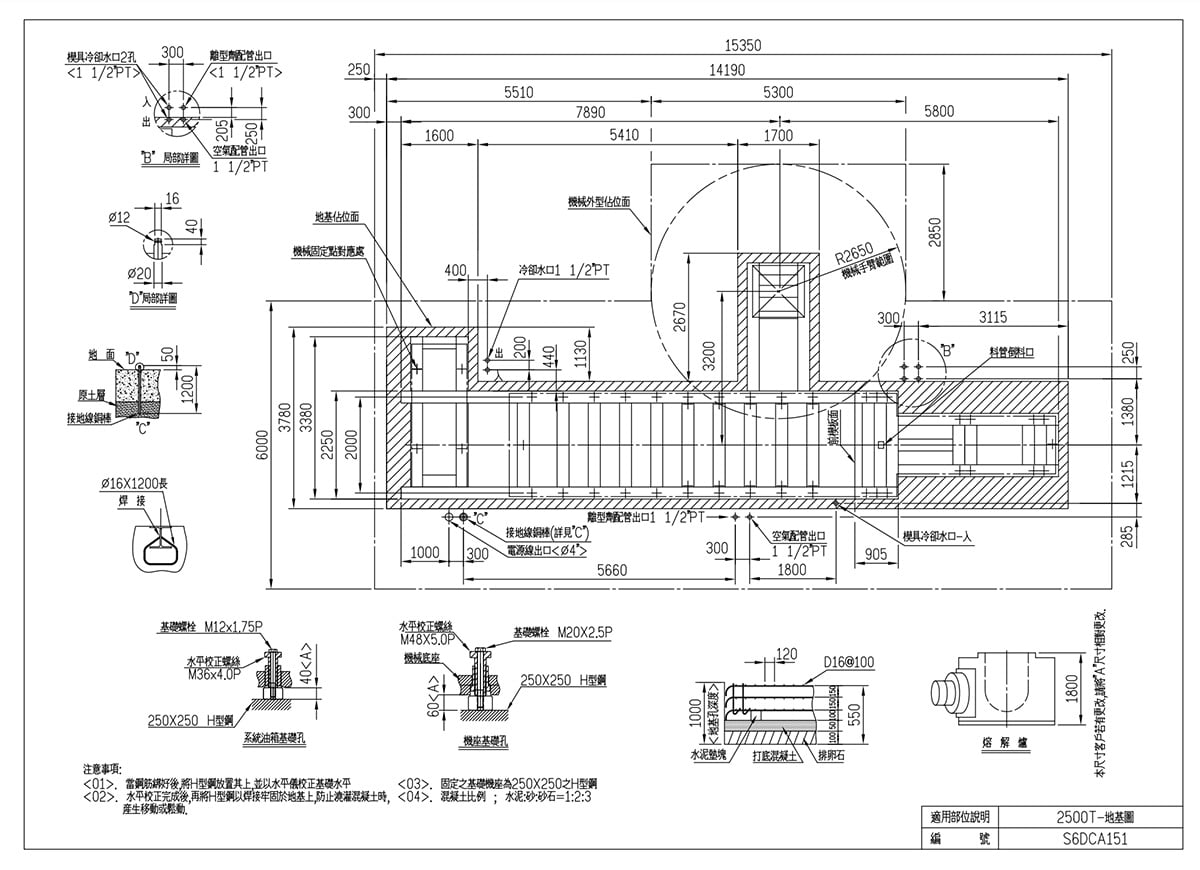

機台地基尺寸
