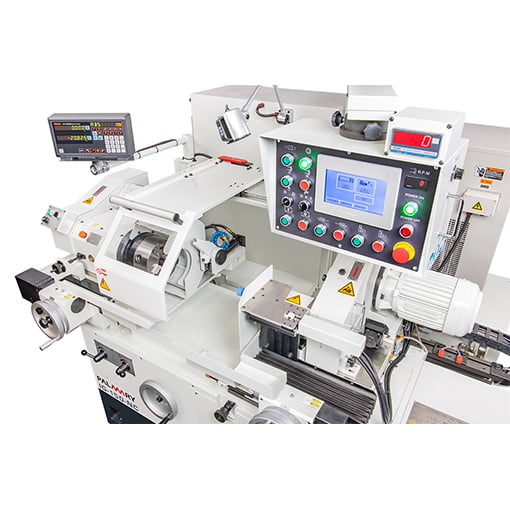

內圓磨床 IG-150-NC / IG-150-2NC
大光長榮的技術結晶 - NC內圓磨床，採用最高設計製造標準，在每一個細節之處，都賦予最大的關注。全機從裡到外，處處呈現精雕細琢之技藝。教導式操作介面，讓內孔研磨作業更得心應手。
IG NC系列 / Ø150 mm 最大研磨內徑 / 200 mm 研磨工件最大長度 / 60 / 70 mm X軸 / R軸最大行程
Share:
產品特色
 |

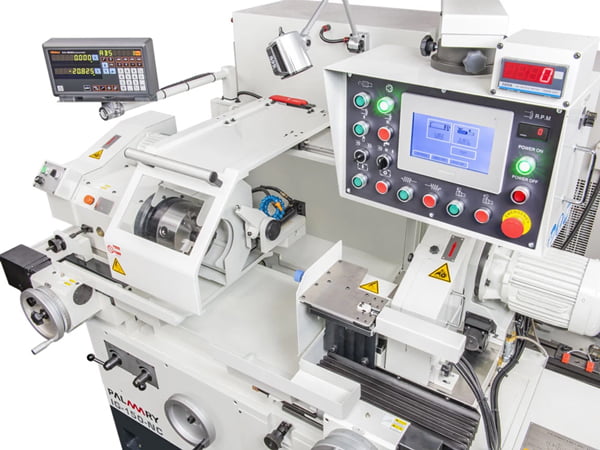

方便操作全自動研磨：粗磨、修整、精磨、無火花之研磨循環動作。精度高、操作方便，大幅提升產能。適合大量生產及少量多樣工件研磨。 |
精密工作主軸主軸頭傳動採用高精密級滾柱軸承，高精度、高剛性、運轉安靜。主軸頭可迴轉角度範圍：順7度〜逆8度，適合大斜度工件研磨。 |
 |
 |

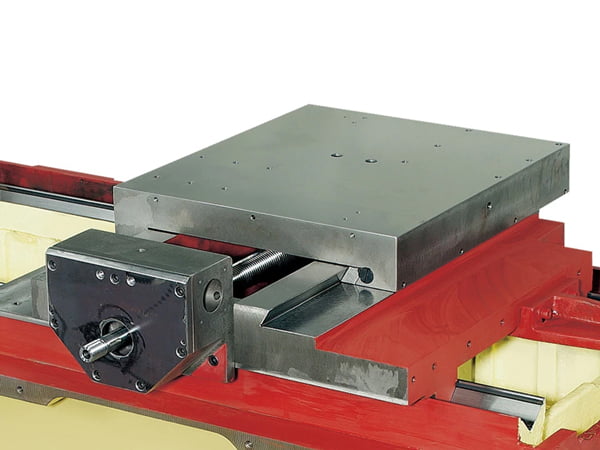

滑板滑板採用油壓進給往復運動，無段調速，穩定性最佳。 |

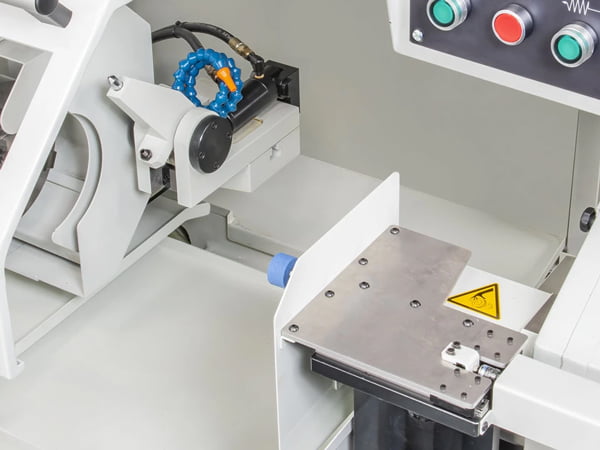

修整模式為NC自動補正修整如使用鑽石或CBN砂輪，可選擇不須補正修整模式。對於難研削之工件，可選擇多次補正修整模式，確保最佳加工品質。 |
 |
產品規格
| 機種 | IG-150-NC | IG-150-2NC | |
|---|---|---|---|
| 能力 | |||
| 防水覆蓋內之旋徑 | Ø280 mm | ||
| 最大研磨內徑 | Ø150 mm | ||
| 研磨工件最大長度 | 200 mm | ||
| 砂輪主軸 | |||
| 主軸外徑 | Ø90 mm | ||
| 周速度 | 30 M/s | ||
| 轉速 | 10000~50000 r.p.m. | ||
| X軸工作台 | |||
| 快速移動 | Ø0.05 M/min | ||
| 最大行程 | 60 mm | ||
| 最小設定值 | 0.001 mm | ||
| R軸工作台 | |||
| 最大速度 | Ø70 M/min | Ø300 M/min | |
| 最大行程 | 70 mm | ||
| 最小設定值 | 0.001 mm | ||
| 油壓軸/Z軸 | |||
| 最大速度 | 7.2 M/min (油壓) | 40 M/min | |
| 最大行程 | 540 mm | 400 mm | |
| 工作主軸頭 | |||
| 旋轉角度 | +7°～-8° | ||
| 頂針斜度 | MT 6 | ||
| 主軸轉速 | 0~800 r.p.m. | ||
| 工作主軸負荷 (含夾具) | 50 kgs | ||
| 馬達 | |||
| 砂輪主軸 | 1.5 kW | ||
| 工作主軸 | 0.75 kW | ||
| X軸進給滑台 | 0.4 kW | ||
| R軸進給滑台 | 0.4 kW | ||
| Z軸進給滑台 | - | 2 kW | |
| 油壓泵浦 | 1.5 kW | 0.75 kW | |
| 切削液泵浦 | 0.09 kW | ||
| 箱量 | |||
| 油壓油箱 | 85 L (大65油壓／小20潤滑） | 42 L | |
| 冷卻水箱 | 70 L | ||
| 機械重量 | |||
| 淨重 | 2100 kgs | 2250 kgs | |
