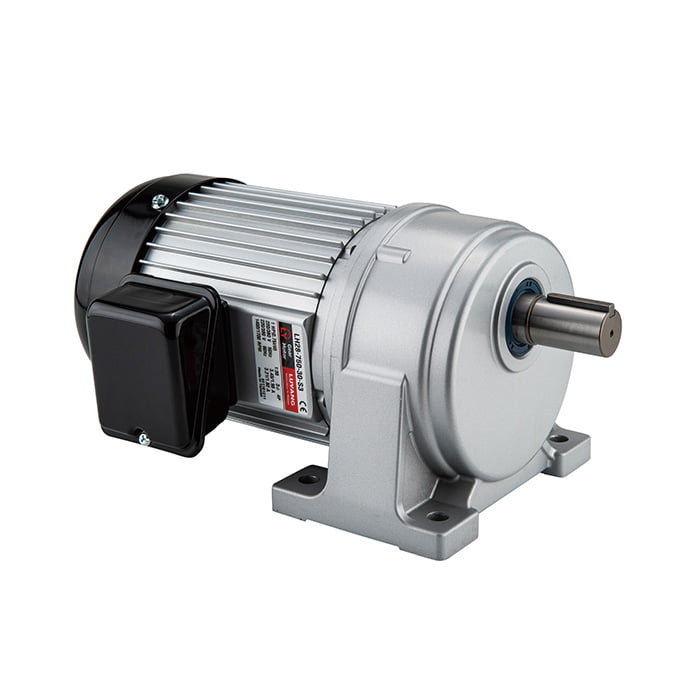

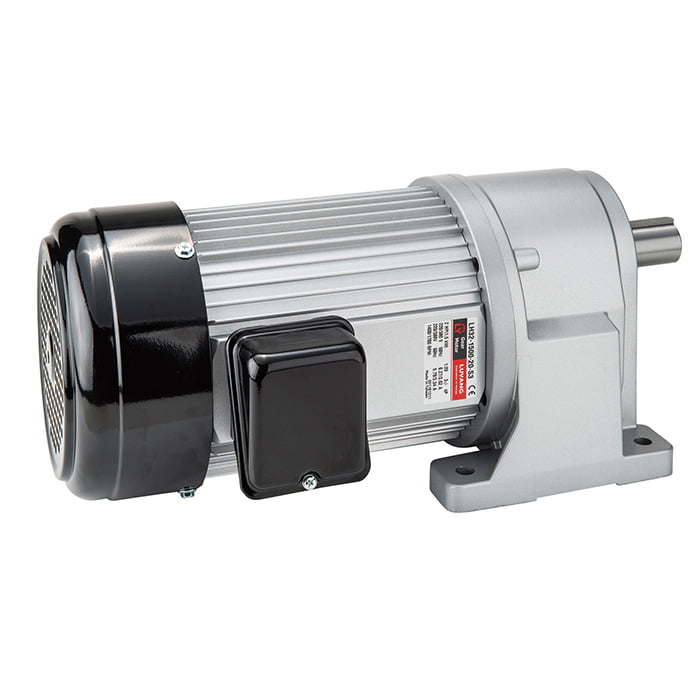

LH臥式減速馬達

LH18 / LH22 / LH28 / LH32 / LH40 / LH50 【L系列】

LH臥式減速馬達是平行軸齒輪電機，內置多段齒輪的設計，可表現高轉矩、低轉速的特性。透過腳座的設計，方便固定於機台底座，以提供設備傳動。

透過特殊設計與嚴格品質檢驗，我們的減速馬達具備了低噪音、低溫升、使用壽命長的特性。此外，所有齒輪箱均受到嚴格檢查，以確保不漏油且運轉平穩，並採用輕量化鋁合金材質，散熱性佳，外殼經烤漆處理，結構一體，輕巧美觀，廣泛運用於各產業機械。

您可選擇裝配剎車器作為剎車齒輪電機使用，亦可指定UL、CE規格的產品。

台灣製造，品質穩定有保障。
可對應世界各國不同電壓。
採用高精密度齒輪加工，可實現低噪音。
特殊防漏油設計且不須更換油。
外殼輕量化鋁合金材質(LH40、LH50除外)，烤漆處理。
多安裝於包裝機械、食品機械、自動化設備、輸送帶設備、加工機、送料機等產業。

產品說明

輸出功率：100W ~ 3700W (1/8HP ~ 5HP)
標準減速比：3 ~200。
電壓：單相交流電 (有裝配電容器)或三相交流電
選配裝置：剎車器。安裝後，可作為剎車馬達使用。
可選用符合海外安全規範UL(美國、加拿大)、CE(歐洲)認證之產品。
可選用高效率馬達(IE3等級)：1HP ~ 2HP。
機種類型: 減速馬達、剎車減速馬達、高效率減速馬達。

規格表

類型	框號	馬力	標準型比數範圍 (輕荷重型比數範圍)	電壓	是否附剎車
臥式減速馬達	LH18	100W (1/8HP)	3~50 (60~200)	單相或三相AC電源	可選配
臥式減速馬達	LH22	100W (1/8HP)	60~200	單相或三相AC電源	可選配
臥式減速馬達	LH18	200W (1/4HP)	3~10 (12.5~90)	單相或三相AC電源	可選配
臥式減速馬達	LH22	200W (1/4HP)	12.5~90 (100~200)	單相或三相AC電源	可選配
臥式減速馬達	LH28	200W (1/4HP)	100~200	單相或三相AC電源	可選配
臥式減速馬達	LH22	400W (1/2HP)	3~10 (12.5~90)	單相或三相AC電源	可選配
臥式減速馬達	LH28	400W (1/2HP)	12.5~90 (100~200)	單相或三相AC電源	可選配
臥式減速馬達	LH32	400W (1/2HP)	100~200	單相或三相AC電源	可選配
臥式減速馬達	LH22	750W (1HP)	(3~25)	單相或三相AC電源	可選配
臥式減速馬達	LH28	750W (1HP)	3~25 (30~120)	單相或三相AC電源	可選配
臥式減速馬達	LH32	750W (1HP)	30~120 (125~200)	單相或三相AC電源	可選配
臥式減速馬達	LH40	750W (1HP)	125~200	單相或三相AC電源	可選配
臥式減速馬達	LH28	1500W (2HP)	(3~40)	單相或三相AC電源	可選配 (單相除外)
臥式減速馬達	LH32	1500W (2HP)	3~30 (40~100)	單相或三相AC電源	可選配 (單相除外)
臥式減速馬達	LH40	1500W (2HP)	25~100 (110~170)	單相或三相AC電源	可選配 (單相除外)
臥式減速馬達	LH50	1500W (2HP)	110~180	單相或三相AC電源	可選配 (單相除外)
臥式減速馬達	LH40	2200W (3HP)	3~40 (45~80)	三相AC電源	可選配 (單相除外)
臥式減速馬達	LH50	2200W (3HP)	45~100	三相AC電源	可選配 (單相除外)
臥式減速馬達	LH40	3700W (5HP)	3~10 (15~60)	三相AC電源	可選配 (單相除外)
臥式減速馬達	LH50	3700W (5HP)	15~60	三相AC電源	可選配 (單相除外)

備註: ( ) 表示縮框機型，僅限輕荷重使用。此縮框機型(輕荷重)僅提供馬達保固。

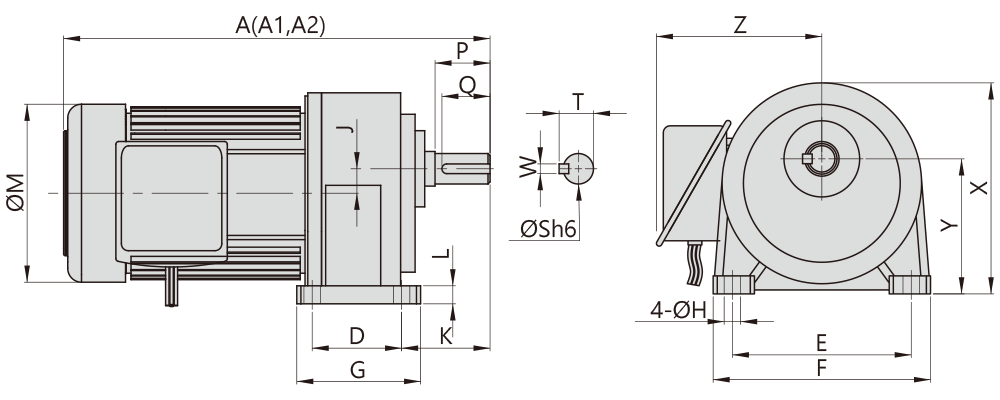

尺寸表

功率(W)	減速比	本體	框號	A ④	A1 ④	A2 ④	D	E	F	G	H	J	K	L	M	X	Y	Z	出力軸端
(HP)																			S	P	W	T	Q
100W (1/8HP)	3~50 (60~200)	1	18	246	276	246	40	110	135	65	9	16	48.6	10	135	131	88.5	120	18	30	5	20	25
100W (1/8HP)	60~200	2	22	276	307	276	65	130	158	90	11	17.65	60	13	135	153	97.5	120	22	40	7	25	35
200W (1/4HP)	3~10 (12.5~90)	1	18	266	276	276	40	110	135	65	9	16	48.6	10	135	131	88.5	120	18	30	5	20	25
	12.5~90 (100~200)	2	22	296	307	306	65	130	158	90	11	17.7	60	13	135	153	97.5	120	22	40	7	25	35
	100~200	3	28	312	322	322	90	140	180	120	11	24.2	66.5	16	135	174	116	120	28	45	7	31	40
400W (1/2HP) ⑤	3~10 (12.5~90)	2	22	306	317	-	65	130	158	90	11	17.7	63	13	135	153	97.5	135	22	40	7	25	35
	12.5~90 (100~200)	3	28	322	332	-	90	140	180	120	11	24.2	66.5	16	135	174	116	135	28	45	7	31	40
	100~200	4	32	367	378	-	130	170	210	165	12	30.2	70	20	135	198	130	135	32	55	10	35	50
400W+ (1/2HP) ⑥	3~10 (12.5~90)	2	22	329	335	358	65	130	158	90	11	17.7	63	13	165	153	97.5	135	22	40	7	25	35
	12.5~90 (100~200)	3	28	353	359	382	90	140	180	120	11	24.2	66.5	16	165	174	116	135	28	45	7	31	40
	100~200	4	32	396	402	418	130	170	210	165	12	30.2	70	20	165	198	130	135	32	55	10	35	50
750W (1 HP)	(3~25)	2	22	336	342	385	65	130	158	90	11	17.7	60	13	165	153	97.5	135	22	40	7	25	35
	3~25 (30~120)	3	28	360	366	410	90	140	180	120	11	24.2	66.5	16	165	174	116	135	28	45	7	31	40
	30~120 (125~200)	4	32	396	402	445	130	170	210	165	12	30.2	70	20	165	198	130	135	32	55	10	35	50
	125~200	5	40	451	457	500	150	210	265	198	15	28	89	22	165	250	162	135	40	65	10	43	60
1500W (2 HP)	(30~40)	3	28	413	413	457	90	140	180	120	11	24.2	66.5	16	192	174	116	135	28	45	7	31	40
	3~30 (40~100)	4	32	453	453	497	130	170	210	165	13	30.2	70	20	192	198	130	146	32	55	10	35	50
	25~100 (110~170)	5	40	510	510	552	150	210	265	198	15	28	89	22	192	250	162	146	40	65	10	43	60
	110~180	6	50	560	560	560	170	265	319	238	18	51	120	31.5	192	308	200	146	50	80	14	54	75
2200W (3 HP)	3~40 (45~80)	5	40	530	530	-	150	210	265	198	15	28	89	22	220	250	162	160	40	65	10	43	60
2200W (3 HP)	45~100	6	50	580	580	-	170	265	319	238	18	51	120	31.5	220	308	200	160	50	80	14	54	75
3700W (5 HP)	3~10 (15~60)	5	40	560	560	-	150	210	265	198	15	28	89	22	220	250	162	160	40	65	10	43	60
3700W (5 HP)	15~60	6	50	620	620	-	170	265	319	238	18	51	120	31.5	220	308	200	160	50	80	14	54	75

① 輕荷重/縮框機種只限定馬達保固。
② ( ) 表示輕荷重/縮框機種。
③ 單相煞車馬達尺寸另定。
④ A: 三相減速機馬達/ A1: 三相煞車減速機馬達/ A2: 單相減速機馬達。
⑤ 400W標準型。
⑥ 400W單相標準型和三相加強型。
