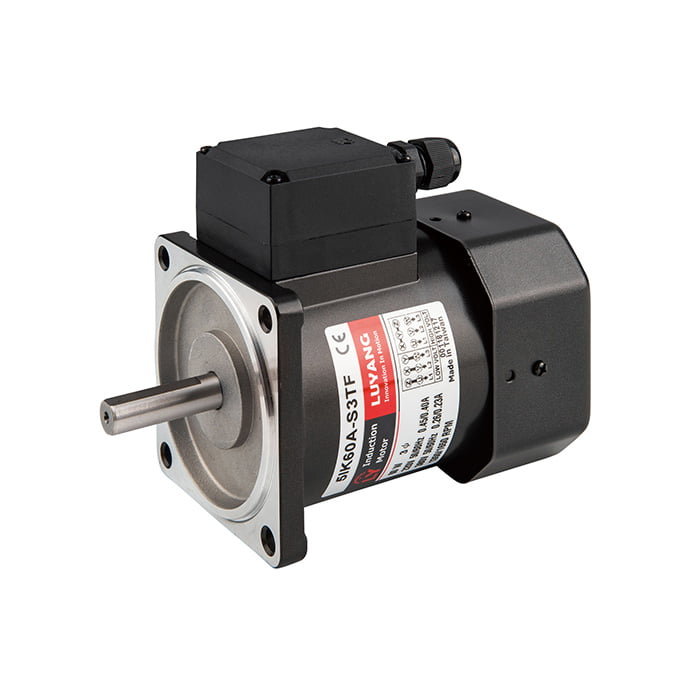

馬達附端子盒

2IK-T / 2RK-T / 3IK-T / 3RK-T / 4IK-T / 4RK-T / 5IK-T / 5RK-T

馬達附端子盒是符合歐洲安全規範，且可使電線安全的包附在盒內，降低水、粉塵、異物入侵馬達內部之情況，也避免觸電的可能，可適用於感應馬達、接線盒馬達、調速馬達等各種機型。

  • 提高馬達電氣安全性

  • 適用於防水防塵環境

產品說明

  • 輸出功率：6W ~ 150W
  • 電壓：單相 (須裝配電容器)或三相交流電
  • 齒輪箱：選配。可與齒輪箱結合，最高減速比 1 / 1800。
  • 接線盒：選配。
  • 風扇：40W以下為選配，60W以上為標準配備。
  • 可選用符合海外安全規範UL(美國、加拿大)或CE (歐洲)之產品。

規格表

型號 機種 框號 輸出功率 馬達軸型式 對應電壓 風扇 對應齒輪箱
2IK6A-□T IK型附接線盒 60mm 6W 圓軸 單相或三相 - -
2IK6GN-□T IK型附接線盒 60mm 6W 斜齒軸 單相或三相 - 2GN
2RK6A-□T RK型附接線盒 60mm 6W 圓軸 單相或三相 - -
2RK6GN-□T RK型附接線盒 60mm 6W 斜齒軸 單相或三相 - 2GN
3IK15A-□T IK型附接線盒 70mm 15W 圓軸 單相或三相 - -
3IK15GN-□T IK型附接線盒 70mm 15W 斜齒軸 單相或三相 - 3GN
3RK15A-□T RK型附接線盒 70mm 15W 圓軸 單相或三相 - -
3RK15GN-□T RK型附接線盒 70mm 15W 斜齒軸 單相或三相 - 3GN
4IK25A-□T IK型附接線盒 80mm 25W 圓軸 單相或三相 - -
4IK25GN-□T IK型附接線盒 80mm 25W 斜齒軸 單相或三相 - 4GN
4RK25A-□T RK型附接線盒 80mm 25W 圓軸 單相或三相 - -
4RK25GN-□T RK型附接線盒 80mm 25W 斜齒軸 單相或三相 - 4GN
5IK40A-□T IK型附接線盒 90mm 40W 圓軸 單相或三相 可選配 -
5IK40GN-□T IK型附接線盒 90mm 40W 斜齒軸 單相或三相 可選配 5GN
5RK40A-□T RK型附接線盒 90mm 40W 圓軸 單相或三相 可選配 -
5RK40GN-□T RK型附接線盒 90mm 40W 斜齒軸 單相或三相 可選配 5GN
5IK60A-□TF IK型附接線盒 90mm 60W 圓軸 單相或三相 標配 -
5IK60GN-□TF IK型附接線盒 90mm 60W 斜齒軸 單相或三相 標配 5GN
5IK60GU-□TF IK型附接線盒 90mm 60W 斜齒軸 單相或三相 標配 5GU
5RK60A-□TF RK型附接線盒 90mm 60W 圓軸 單相或三相 標配 -
5RK60GN-□TF RK型附接線盒 90mm 60W 斜齒軸 單相或三相 標配 5GN
5RK60GU-□TF RK型附接線盒 90mm 60W 斜齒軸 單相或三相 標配 5GU
5IK90A-□TF IK型附接線盒 90mm 90W 圓軸 單相或三相 標配 -
5IK90GU-□TF IK型附接線盒 90mm 90W 斜齒軸 單相或三相 標配 5GU
5RK90A-□TF RK型附接線盒 90mm 90W 圓軸 單相或三相 標配 -
5RK90GU-□TF RK型附接線盒 90mm 90W 斜齒軸 單相或三相 標配 5GU
5IK120A-□TF IK型附接線盒 90mm 120W 圓軸 單相或三相 標配 -
5IK120GU-□TF IK型附接線盒 90mm 120W 斜齒軸 單相或三相 標配 5GU
5RK120A-□TF RK型附接線盒 90mm 120W 圓軸 單相或三相 標配 -
5RK120GU-□TF RK型附接線盒 90mm 120W 斜齒軸 單相或三相 標配 5GU
5IK150A-□TF IK型附接線盒 90mm 150W 圓軸 單相或三相 標配 -
5IK150GU-□TF IK型附接線盒 90mm 150W 斜齒軸 單相或三相 標配 5GU
5RK150A-□TF RK型附接線盒 90mm 150W 圓軸 單相或三相 標配 -
5RK150GU-□TF RK型附接線盒 90mm 150W 斜齒軸 單相或三相 標配 5GU

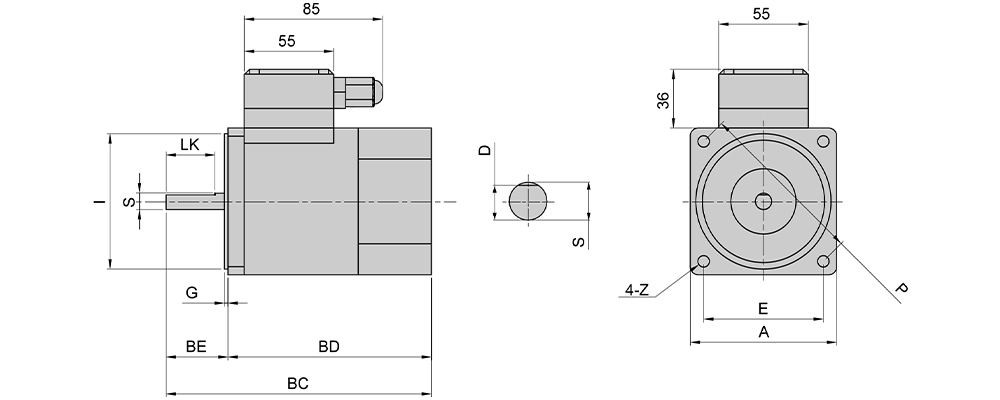

尺寸表

型號 功率(W) A BC BD BE I G P Z E 馬達軸端 重量
LK S D (KG)
2 6W 60 100 76 24 54 2.2 70 5 49.5 18 6 5.2 1.02
3 15W 70 112 80 32 64 2.2 82 6 58 25 6 5.2 1.38
4 25W 80 118 86 32 73 2.2 94 7 66.5 25 8 7 1.6
5 40W 90 142 106 36 83 2.2 104 7 73.6 30 10 9 2.78
60W 90 161 125 36 83 2.2 104 7 73.6 30 12 11 2.78
90W 90 184 148 36 83 2.2 104 7 73.6 30 12 11 3.65
120W 90 184 148 36 83 2.2 104 7 73.6 30 12 11 3.65
150W 90 184 148 36 83 2.2 104 7 73.6 30 12 11 3.65
