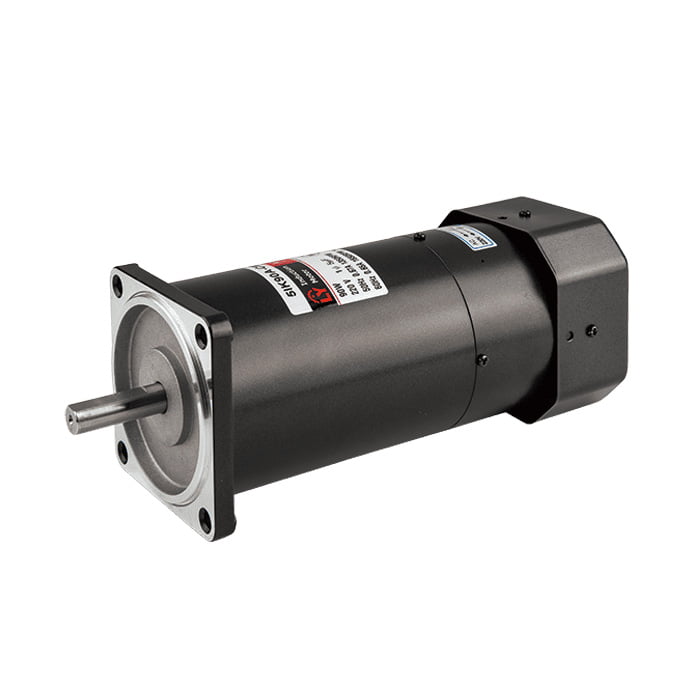

斷電煞車馬達

2IK-M / 2RK-M / 3IK-M / 3RK-M / 4IK-M / 4RK-M / 5IK-M / 5RK-M 【K系列】

電磁剎車馬達為無激磁作動型電磁剎車的機型，適用於瞬時剎車，具有保持功能，當斷電時剎車器會作動達到瞬間停止，同時維持負載，具位置保持的功能，適用於立即停止或垂直升降的機構，例如包裝機器、食品機械、輸送帶設備、加工機械等，應用範圍廣泛。



馬達只須連接單相或三相交流電源後即可輕鬆運轉，客戶亦可選擇具符合海外安全規格UL、CE之產品。

  • 適用於瞬時剎車作業。

  • 具簡單的位置保持功能。

  • 可實現瞬間正反轉。

  • 剎車使用頻率：15次 / 分 (正常使用狀態)。

  • 可選用世界各國單相或三相交流電源 (可依客戶需求指定)。

  • 可搭配齒輪箱，保持固定轉速，減速比變化寛廣。

產品描述

  • 輸出功率：6W ~ 150W
  • 電壓：單相 (須裝配電容器)、三相交流電
  • 機種: 無激磁作動型電磁剎車器。
  • 齒輪箱：選配。可與齒輪箱或渦輪減速機結合，最高減速比1 / 1800。
  • 風扇：40W為選配，60W以上為標準配備。
  • 可選用符合海外安全規範UL (美國、加拿大)或CE (歐洲)之產品。
    ※注意：剎車器的來令片為磨耗品，使用一段時間後損耗，須送回檢修或更換來令片。

規格表

型號 機種 框號 輸出功率 馬達軸型式 對應電壓 風扇 對應齒輪箱
2IK6A-□M IK型附剎車 60mm 6W 圓軸 單相或三相 - -
2IK6GN-□M IK型附剎車 60mm 6W 斜齒軸 單相或三相 - 2GN
2RK6A-□M RK型附剎車 60mm 6W 圓軸 單相或三相 - -
2RK6GN-□M RK型附剎車 60mm 6W 斜齒軸 單相或三相 - 2GN
3IK15A-□M IK型附剎車 70mm 15W 圓軸 單相或三相 - -
3IK15GN-□M IK型附剎車 70mm 15W 斜齒軸 單相或三相 - 3GN
3RK15A-□M RK型附剎車 70mm 15W 圓軸 單相或三相 - -
3RK15GN-□M RK型附剎車 70mm 15W 斜齒軸 單相或三相 - 3GN
4IK25A-□M IK型附剎車 80mm 25W 圓軸 單相或三相 - -
4IK25GN-□M IK型附剎車 80mm 25W 斜齒軸 單相或三相 - 4GN
4RK25A-□M RK型附剎車 80mm 25W 圓軸 單相或三相 - -
4RK25GN-□M RK型附剎車 80mm 25W 斜齒軸 單相或三相 - 4GN
5IK40A-□M IK型附剎車 90mm 40W 圓軸 單相或三相 可選配 -
5IK40GN-□M IK型附剎車 90mm 40W 斜齒軸 單相或三相 可選配 5GN
5RK40A-□M RK型附剎車 90mm 40W 圓軸 單相或三相 可選配 -
5RK40GN-□M RK型附剎車 90mm 40W 斜齒軸 單相或三相 可選配 5GN
5IK60A-□MF IK型附剎車 90mm 60W 圓軸 單相或三相 標配 -
5IK60GN-□MF IK型附剎車 90mm 60W 斜齒軸 單相或三相 標配 5GN
5IK60GU-□MF IK型附剎車 90mm 60W 斜齒軸 單相或三相 標配 5GU
5RK60A-□MF RK型附剎車 90mm 60W 圓軸 單相或三相 標配 -
5RK60GN-□MF RK型附剎車 90mm 60W 斜齒軸 單相或三相 標配 5GN
5RK60GU-□MF RK型附剎車 90mm 60W 斜齒軸 單相或三相 標配 5GU
5IK90A-□MF IK型附剎車 90mm 90W 圓軸 單相或三相 標配 -
5IK90GU-□MF IK型附剎車 90mm 90W 斜齒軸 單相或三相 標配 5GU
5RK90A-□MF RK型附剎車 90mm 90W 圓軸 單相或三相 標配 -
5RK90GU-□MF RK型附剎車 90mm 90W 斜齒軸 單相或三相 標配 5GU
5IK120A-□MF IK型附剎車 90mm 120W 圓軸 單相或三相 標配 -
5IK120GU-□MF IK型附剎車 90mm 120W 斜齒軸 單相或三相 標配 5GU
5RK120A-□MF RK型附剎車 90mm 120W 圓軸 單相或三相 標配 -
5RK120GU-□MF RK型附剎車 90mm 120W 斜齒軸 單相或三相 標配 5GU
5IK150A-□MF IK型附剎車 90mm 150W 圓軸 單相或三相 標配 -
5IK150GU-□MF IK型附剎車 90mm 150W 斜齒軸 單相或三相 標配 5GU
5RK150A-□MF RK型附剎車 90mm 150W 圓軸 單相或三相 標配 -
5RK150GU-□MF RK型附剎車 90mm 150W 斜齒軸 單相或三相 標配 5GU

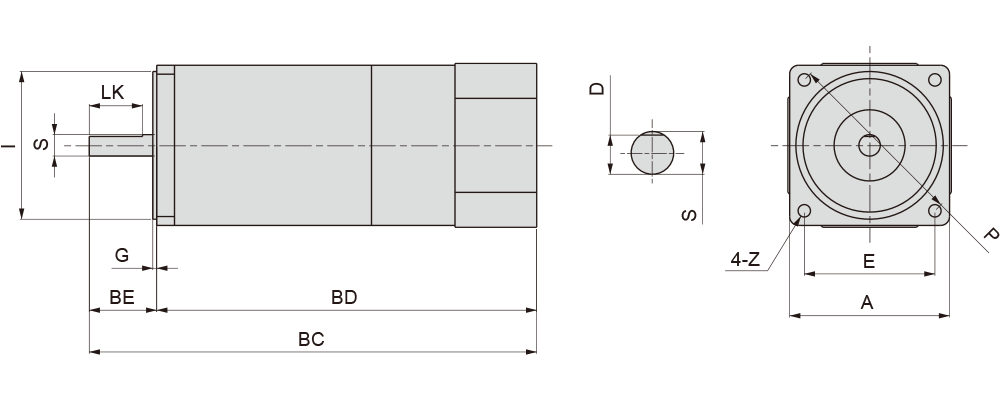

尺寸表

型號 功率 (W) A BC BD BE I G P Z E 馬達軸端 重量
LK S D (KG)
2 6W 60 152.5 128.5 24 54 2.2 70 5 49.5 18 6 5.2 1
3 15W 70 164.2 132.2 32 64 2.2 82 6 58 25 6 5.2 1.5
4 25W 80 169.2 137.2 32 73 2.2 94 7 66.5 25 8 7 2
5 40W 90 198.5 162.5 36 83 2.2 104 7 73.6 30 10 9 3
60W 90 224.5 188.5 36 83 2.2 104 7 73.6 30 12 11 3.3
90W 90 249.9 213.9 36 83 2.2 104 7 73.6 30 12 11 4
120W 90 249.9 213.9 36 83 2.2 104 7 73.6 30 12 11 4
150W 90 249.9 213.9 36 83 2.2 104 7 73.6 30 12 11 4
